کاتالوگ برد اپراتور درب شیشه ای Breezy

در این مقاله قصد دارم برای شما کاتالوگ برد اپراتور درب شیشه ای Breezy با زبان فارسی قرار بدهم. این مقاله حاصله تجربیات گروه آموزش فروشگاه اینترنتی اکسین اس پی بوده و خواهشمندم در صورت کپی برداری نام وب سایت را قید کنید.

ویژگی های اپراتور شیشه ای دیجیتالی Breezy – کاتالوگ برد اپراتور درب شیشه ای Breezy

تغذیه ورودی ۲۲۰ ولت
دارای عملکرد دو سرعته
برنامه ریزی مدار کنترل به صورت تمام دیجیتال به همراه نمایشگر LCD
تشخیص مانع در هنگام برخورد با مانع عکس شدن اتوماتیک جهت حرکت درب
قابلیت انتخاب زبان دستگاه به صورت فارسی و انگلیسی
مدار شارژ حرفه ای

ترمینال های ورودی و خروجی مرکز کنترل

IN-220V : کانکتور تغذیه ورودی مرکز کنترل

BAT : کانکتور اتصال باتری پشتیبان (دو عدد باتری ۱۲ ولت با حداکثر جریان ۷ آمپر)

توجه : لطفا در هنگام نصب باتری پشتیبان به جهت مثبت و منفی آن توجه کنید.

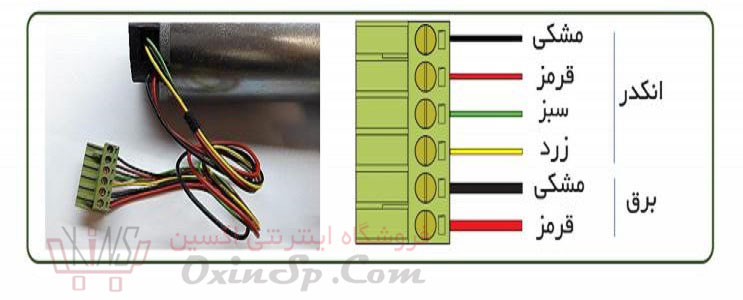

MOTOR : کانکتور اتصال موتور

مشخصات مرکز کنترل – کاتالوگ برد اپراتور درب شیشه ای Breezy

مرکز کنترل اپراتور شیشه ای دیجیتال بریزی با قابلیت نمایش به دو زبان فارسی و انگلیسی، قابل نصب بر روی درب های شیشه ای با موتور ۲۴ ولت بدون ذغال می باشد. با چهار دکمه A و B و C و D می توان پارامترهای اپراتور شیشه ای را برنامه ریزی نمود.

دو دکمه C و D به ترتیب جهت زیاد یا کم کردن یا برای تایید یا منتفی کردن موضوعات مختلف منوها به کار می روند. این مرکز دارای یک نمایشگر LCD می باشد که پیغام های خطا، پارامترها و مقادیر پارامترها را نشان می دهند.

مشاهده راهنمای نصب جک کوچی Cucci

تعریف منوها، پارامترها و نحوه تغییر مقادیر پارامترها و نحوه عملکرد هر کدام

دکمه A : دکمه تعویض کلی منوها می باشد که با هر بار فشار دادن آن یکی از گزینه های داخلی نمایش داده می شود.

Stand By
Parameters
Remote
Default
Language

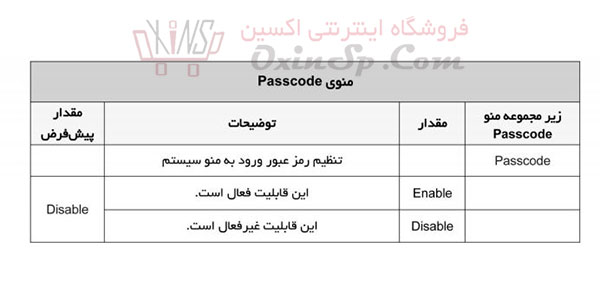

Passcode

۱ – Stand By

حالت کارکرد معمولی و بدون عیب و نقص مرکز را نشان می دهد و در این حالت مرکز آماده دریافت فرمان می باشد. اگر در منوهای دیگری هم باشید و تا مدتی هیچ دکمه ای فشرده نشود، دستگاه به طور اتوماتیک روی این گزینه باز خواهد شد.

توجه : دکمه C مرکز کنترل به عنوان دکمه TEST می باشد که با فشردن این دکمه، اپراتور شیشه برقی به صورت اتوماتیک یکبار باز و بسته خواهد شد، در نتیجه می توان عملکرد دستگاه را آزمایش نمود.

برای ورود به منوی برنامه ابتدا دکمه A را فشار دهید، در صورت تنظیم رمز عبور برای دستگاه، کاربر می بایست رمز عبور را وارد نماید. با دکمه B رمز چهار رقمی را وارد کنید. در صورت صحیح بودن رمز دسترسی به منوی دستگاه امکان پذیر خواهد شد.

۲ – Parameters (پارامترها)

منوی اصلی تغییر متغیرها دارای چندین زیر منو می باشد (برای رفتن به زیر منوی پارامترها پس از فشردن دکمه A و رسیدن به منوی پارامترها دکمه B را فشار دهید.) با هر بار فشردن دکمه B زیر منوهای بعدی و مقدار آنها به ترتیب نمایش داده می شوند و در صورت نیاز به بازگشت به زیر منوی قبلی از دکمه A می توان استفاده نمود.

از دکمه C جهت افزایش مقدار یا تایید YES و از دکمه D جهت کاهش مقدار یا منتفی کردن موضوع NO استفاده کنید.

مشاهده تکنولوژی ARS در جک پارکینگی

با نگه داشتن دکمه های مربوط به منوهای بعدی یا بازگشت به منوهای قبلی و همچنین افزایش یا کاهش پارامترها، با سرعت بیشتری انجام خواهد شد.

منوی Parameters

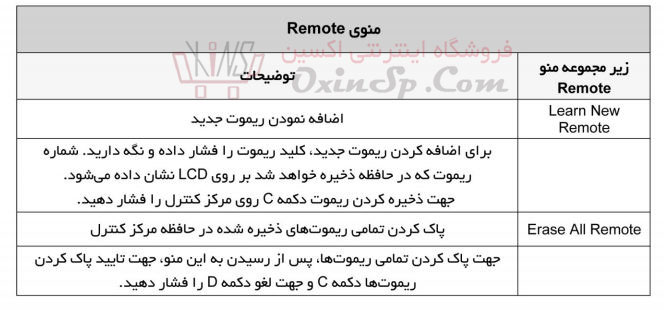

۳ – Remote

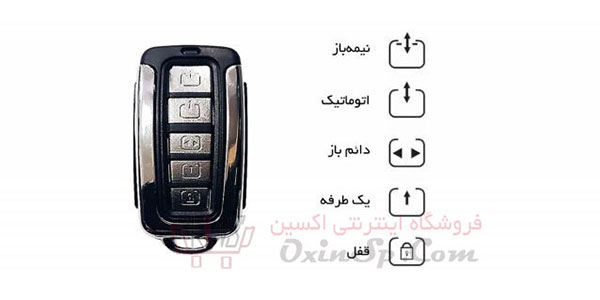

این منو جهت کد دهی و پاک کردن ریموت می باشد. با دو بار فشردن دکمه A به این منو رسیده و با فشردن دکمه B زیر منوهای تنظیمات ریموت نمایش داده می شوند.

توجه : این مرکز کنترل قابلیت ذخیره ۱۰ عدد ریموت اپراتور بریزی را دارد.

توجه : در صورت قفل کردن اپراتور با استفاده از ریموت کنترل، با قطع و وصل شدن برق، مرکز کنترل فرمان قفل اپراتور را حفظ خواهد کرد.

۴ – Default

دکمه A را فشرده تا به این پارامتر برسید. با فشردن دکمه B زیر منوها نمایش داده می شوند و با فشردن دکمه C به تنظیمات کارخانه باز خواهند گشت.

Default : مقادیر پیش فرض کارخانه را روی حافظه بارگذاری کرده و منوها به حالت اولیه کارخانه باز خواهد گشت.

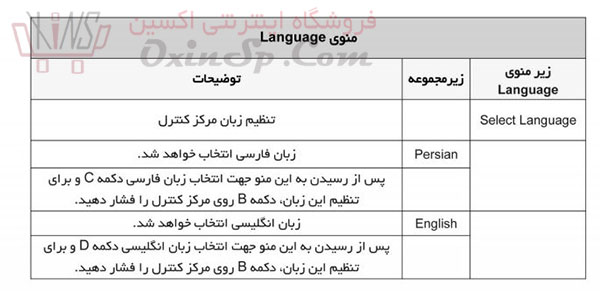

۵ – Language

این مرکز کنترل از دو زبان فارسی و انگلیسی پشتیبانی می کند. برای انتخاب نوع زبان دکمه A را چندین بار فشار دهید تا منوی Language نشان داده شود. با فشردن دکمه B وارد زیر منوی انتخاب زبان می شوید.
