ما در این مقاله راهنمای نصب جک کوچی Cucci مدل FLY که ﺟﻬﺖ ﺩﺭب های ﭘﺎﺭﮐﻴﻨﮕﯽ ﺧﺎﻧﮕﯽ ﻭ ﮔﺎﺭﺍژی طراحی ﺷﺪﻩ است، را مورد بررسی قرار می دهیم.

شما می توانید با مطالعه این راهنما سیم کشی و مدارات برقی جک Cucci را متصل کنید و نیز خواهید توانست جک کوچی Cucci را با توجه به استاندارد های معرفی شده نصب و راه اندازی کنید.

این مقاله حاصل تجربیات گروه فنی مهندسی اکسین – فروشگاه اینترنتی اکسین اس پی بوده و خواهشمندیم در صورت کپی برداری نام وب سایت را قید کنید.

راهنمای نصب جک کوچی Cucci

۱- هشدارها

• ﻟﻄﻔﺎ ﻗﺒﻞ ﺍﺯ ﻧﺼﺐ ﺩﺳﺘﮕﺎﻩ ﺭﺍﻫﻨﻤﺎی ﻧﺼﺐ ﺁﻥ ﺭﺍ ﺑﻪ ﺩﻗﺖ ﻣﻄﺎﻟﻌﻪ ﻓﺮﻣﺎﻳﻴﺪ. ﺍﻳﻦ ﺭﺍﻫﻨﻤﺎ ﺻﺮﻓﺎ ﺟﻬﺖ ﺗﮑﻨﺴﻴﻦ ﻧﺼﺐ ﻣﺎﻫﺮ ﺗﻬﻴﻪ ﮔﺮﺩﻳﺪﻩ ﺍﺳﺖ.
• ﺩﺭ ﺻﻮﺭﺕ ﻭ ﻧﺼﺐ ﻧﺎﻣﻨﺎﺳﺐ و ﻋﺪﻡ تطابق ﺑﺎ ﺁﻳﻴﻦ ﻧﺎﻣﻪ ﻫﺎ ﻭ ﻣﻘﺮﺭﺍﺕ ﺑﺮﻗﯽ ﻭ ساختمانی، ﺍﻳﻦ ﺷﺮﮐﺖ ﻫﻴﭽﮕﻮﻧﻪ ﻣﺴﺌﻮﻟﻴﺘﯽ ﺭﺍ ﺑﻪ ﻋﻬﺪﻩ ﻧﻤﯽ گیرد.
• ﺩﺭ ﺯﻣﺎﻥ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺍﻳﻦ ﺭﺍﻫﻨﻤﺎ ﻫﻤﻪ ﻣﻮﻟﻔﻪ ﻫﺎی ﺳﻴﺴﺘﻢ FLY ﺭﺍ ﺩﺭ ﮐﻨﺎﺭ ﺧﻮﺩ ﺩﺍﺷﺘﻪ باشید.
• ﺍﺯ ﺧﻄﺮﺍﺕ ﻣﻮﺟﻮﺩ ﺩﺭ ﺭﻭﻧﺪ ﻧﺼﺐ ﻭ ﺭﺍﻩ ﺍﻧﺪﺍﺯی ﺍﻳﻦ ﺳﻴﺴﺘﻢ ﺁﮔﺎﻩ باشید. ﻫﻤﭽﻨﻴﻦ ﺗﻮﺟﻪ ﺷﻮﺩ ﮐﻪ ﻋﻤﻠﻴﺎﺕ ﻧﺼﺐ ﺑﺎﻳﺪ ﺑﺮ ﻁﺒﻖ ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎ ﻭ ﺁﻳﻴﻦ ﻧﺎﻣﻪ ﻫﺎی ﻣﺤﻠﯽ ﺍﻧﺠﺎﻡ ﮔﻴﺮﺩ.
• ﺍﮔﺮ ﺳﻴﺴﺘﻢ ﺑﺪﺭﺳﺘﯽ ﺑﺮ ﻁﺒﻖ ﺍﺳﺘﺎﻧﺪﺍﺭﺩﻫﺎ ﻭ ﻗﻮﺍﻧﻴﻦ ﻣﺮﺑﻮﻁﻪ ﻧﺼﺐ ﻭ ﺍﺳﺘﻔﺎﺩﻩ شود ﻳﻘﻴﻨﺎ ﺍﺯ ﻧﻘﻄﻪ ﻧﻈﺮ ﺍﻳﻤﻨﯽ ﺍﺯ ﺩﺭﺟﻪ ﺑﺎﻻﻳﯽ ﺑﺮﺧﻮﺭﺩﺍﺭ ﻣﯽ باشد.
• ﻗﺒﻞ ﺍﺯ ﻧﺼﺐ ﺍﻳﻦ ﺳﻴﺴﺘﻢ ﺍﺯ ﻋﻤﻠﮑﺮﺩ ﻣﻨﺎﺳﺐ ﺩﺭﺏ ﻭ ﻫﻤﭽﻨﻴﻦ ﻣﻨﺎﺳﺐ ﺑﻮﺩﻥ ﺍﻳﻦ ﺳﻴﺴﺘﻢ ﺟﻬﺖ ﺁﻥ اطمینان ﺣﺎﺻﻞ فرمایید.
• ﺑﻪ ﮐﻮﺩﮐﺎﻥ ﺍﺟﺎﺯﻩ ﻧﺪﻫﻴﺪ ﮐﻪ ﺳﻴﺴﺘﻢ ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ ﺭﺍ ﻓﻌﺎﻝ ﺳﺎﺯﻧﺪ ﻭ ﻳﺎ ﺁﻥ ﺭﺍ ﻭﺳﻴﻠﻪ ﺑﺎﺯی ﻗﺮﺍﺭ دهند.
• ﻟﻄﻔﺎ ﮐﻠﻴﻪ ﺍﺩﻭﺍﺕ ﮐﻨﺘﺮﻟﯽ ﻭ ﺗﻮﻟﻴﺪ ﮐﻨﻨﺪﮔﺎﻥ ﭘﺎﻟﺲ ﺭﺍ ﺩﻭﺭ ﺍﺯ ﺩﺳﺘﺮﺱ ﮐﻮﺩﮐﺎﻥ ﻗﺮﺍﺭ ﺩﻫﻴﺪ ﺗﺎ ﺑﺼﻮﺭﺕ ﺗﺼﺎﺩﻓﯽ ﺍﻗﺪﺍﻡ ﺑﻪ ﻓﻌﺎﻝ ﺳﺎﺧﺘﻦ ﺩﺭﺏ اتوماتیک ﻧﮑﻨﻨﺪ.
• ﺑﺠﺰ ﺗﻐﻴﻴﺮﺍﺗﯽ ﮐﻪ ﺩﺭ ﮐﺘﺎﺑﭽﻪ ﺭﺍﻫﻨﻤﺎ ﺫﮐﺮ ﺷﺪﻩ ﺍﺳﺖ ﻫﻴﭻ ﺗﻐﻴﻴﺮی ﺩﺭ ﺍﺟﺰﺍ ﺳﻴﺴﺘﻢ ندهید.
• ﺩﺭ ﺻﻮﺭﺕ ﻣﻮﺍﺟﻪ ﺷﺪﻥ ﺑﺎ ﺧﺮﺍﺑﯽ ﻫﺎﻳﯽ ﮐﻪ ﺩﺭ کتابچه ﺭﺍﻫﻨﻤﺎ ﺫﮐﺮ ﻧﺸﺪﻩ ﺍﺳﺖ ﺑﺎ ﺗﮑﻨﺴﻴﻦ ﻧﺼﺐ ﺁﻣﻮﺯﺵ ﺩﻳﺪﻩ ﺗﻤﺎﺱ ﺑﮕﻴﺮﻳﺪ.
• ﻗﺒﻞ ﺍﺯ ﺍﻳﻨﮑﻪ ﺗﻤﺎﻣﯽ ﻣﺮﺍﺣﻞ ﻭ ﺩﺳﺘﻮﺭ ﺍﻟﻌﻤﻞ ﻫﺎی ﻻﺯﻡ ﺍﻧﺠﺎﻡ ﺷﻮﺩ ﺍﻗﺪﺍﻡ ﺑﻪ ﻓﻌﺎﻟﺴﺎﺯی ﺳﻴﺴﺘﻢ ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ نکنید.
• ﺳﻴﺴﺘﻢ ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ ﺭﺍ ﺩﺭ ﺩﻭﺭﻩ های ﻣﺸﺨﺺ ﺗﺴﺖ ﮐﻨﻴﺪ ﻭ ﻫﻤﭽﻨﻴﻦ ﺍﺯ ﺗﮑﻨﺴﻴﻦ ﻧﺼﺐ ﻣﺎﻫﺮ ﺑﺨﻮﺍﻫﻴﺪ ﮐﻪ ﺣﺪﺍﻗﻞ ﻫﺮ ﺷﺶ ﻣﺎﻩ ﺩﺳﺘﮕﺎﻩ ﺭﺍ ﺗﺴﺖ نماید.
• ﻋﻼﺋﻢ ﻫﺸﺪﺍﺭ ﺭﺍ ﺑﺮ ﺭﻭی ﻫﺮ ﺩﻭ ﻟﻨﮕﻪ ﺩﺭﺏ ﻧﺼﺐ ﮐﻨﻴﺪ ﺗﺎ ﺍﻓﺮﺍﺩ ﻧﺰﺩﻳﮏ ﺁﻥ ﺭﺍ ﺍﺯ ﺧﻄﺮﺍﺕ ﺍﺣﺘﻤﺎﻟﯽ ﺩﺭ ﻣﺤﻴﻂ ﻣﺴﺘﻌﺪ ﺧﻄﺮ ﺑﺎ ﺧﺒﺮ ﺳﺎﺯﻳﺪ.

۲- راهنمای دستگاه

۱-۲- ﮐﺎﺭﺑﺮﺩﻫﺎ – راهنمای نصب جک کوچی Cucci

ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ FLY ﺑﺮﺍی ﺍﺗﻮﻣﺎﺳﻴﻮﻥ درب های ﺗﮏ ﻟﻨﮕﻪ ﻭ ﺩﻭ ﻟﻨﮕﻪ ﭘﺎﺭﮐﻴﻨﮓ ﻭ ﮔﺎﺭﺍژ ﺑﮑﺎﺭ می رود. ﺍﻳﻦ ﺩﺭﺏ ﺑﺎﺯﮐﻦ ﺑﺎ ﺑﺮﻕ ﺷﻬﺮ ﮐﺎﺭ ﻣﯽ ﮐﻨﺪ ﻭ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺑﺎﺗﺮی ﭘﺸﺘﻴﺒﺎﻥ ﺑﺮﺍی ﮐﺎﺭﺑﺮﺩ ﻋﺎﺩی ﺩﺭ ﺁﻥ ﺗﻮﺻﻴﻪ ﻧﻤﯽ گردد.

ﺑﺎﺗﺮی ﭘﺸﺘﻴﺒﺎﻥ ﻓﻘﻂ ﺑﺮﺍی ﻣﻮﺍﻗﻊ ﺿﺮﻭﺭی (زمانی ﮐﻪ ﺑﺮﻕ ﺷﻬﺮ ﻗﻄﻊ باشد) ﺍﺳﺘﻔﺎﺩﻩ ﻣﯽ گردد. ﻫﻤﭽﻨﻴﻦ ﮐﻠﻴﺪﻫﺎی ﻣﺨﺼﻮﺹ ﺟﻬﺖ ﺧﻼﺹ ﮐﺮﺩﻥ ﺑﺎﺯﻭ ﻫﺎی ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ ﺩﺭ ﻣﻮﺍﻗﻊ ﺿﺮﻭﺭی ﻭﺟﻮﺩ ﺩﺍﺭﻧﺪ ﮐﻪ ﺍﻣﮑﺎﻥ ﺩﺳﺘﯽ ﮐﺮﺩﻥ ﺩﺭﺏ ﺭﺍ ﺩﺭ ﻣﻮﺍﻗﻊ نیاز ﻓﺮﺍﻫﻢ می کنند.

۲-۲- ﺭﺍﻫﻨﻤﺎی ﺍﺗﻮﻣﺎﺳﻴﻮﻥ – راهنمای نصب جک کوچی Cucci

ﺷﮑﻞ ﺯﻳﺮ ﻧﺼﺐ ﺍﺟﺰﺍ ﻣﺘﻔﺎﻭﺕ ﺳﻴﺴﺘﻢ ﺭﺍ ﺩﺭ ﻣﺤﻞ ﺧﻮﺩ ﻧﺸﺎﻥ ﻣﯽ ﺩﻫﺪ.

۳-۲- راهنمای اجزا و قطعات – راهنمای نصب جک کوچی Cucci

ﺍﻳﻦ ﺳﻴﺴﺘﻢ ﺷﺎﻣﻞ ﻣﻮﺍﺭﺩ ﻧﺸﺎﻥ ﺩﺍﺩﻩ ﺷﺪﻩ ﺩﺭ ﺷﮑﻞ ۲ ﻣﯽ باشد. ﻟﻄﻔﺎ ﺩﻗﺖ ﻓﺮﻣﺎﻳﻴﺪ ﻏﻴﺮ ﺍﺯ ﻣﻮﺍﺭﺩ E و F و I و J ﮐﻠﻴﻪ ﻣﻮﺍﺭﺩ ﺩﺭ ﺑﺴﺘﻪ ﺑﻨﺪی ﻣﻮﺟﻮﺩ باشند.

ﺗﺬﮐﺮ : ﻣﻤﮑﻦ ﺍﺳﺖ ﺑﺮﺧﯽ ﺍﺯ ﻟﻮﺍﺯﻡ ﺟﺎﻧﺒﯽ ﻧﺸﺎﻥ ﺩﺍﺩﻩ ﺷﺪﻩ ﺩﺭ ﺷﮑﻞ ۲ ﺑﻨﺎ ﺑﻪ ﺩﺭﺧﻮﺍﺳﺖ ﺳﻔﺎﺭﺵ ﺩﻫﻨﺪﻩ ﮐﺎﻻ ﻭ ﻳﺎ ﻣﺤﺪﻭﺩﻳﺘﻬﺎی ﺁﺋﻴﻦ ﻧﺎﻣﻪ ﺍی ﺩﺭ ﺑﺴﺘﻪ ﺑﻨﺪی ﻣﻮﺟﻮﺩ ﻧﺒﺎﺷﻨﺪ.

A : ﺩﻭ ﻋﺪﺩ ﻣﻮﺗﻮﺭ ﮔﻴﺮﺑﮑﺴﯽ الکترو مکانیکی

B : ﺑﺮﺍﮐﺘﻬﺎی ﻧﺼﺐ

C : ﻳﮏ ﺟﻔﺖ ﺳﻠﻮﻝ نوری PH-2 (ﻳﮑﯽ ﻓﺮﺳﺘﻨﺪﻩ TX ﻭ ﺩﻳﮕﺮی ﮔﻴﺮﻧﺪﻩ RX)

D : ﺩﻭ ﻋﺪﺩ ﻓﺮﺳﺘﻨﺪﻩ ﺭﺍﺩﻳﻮﻳﯽ PR-2 (ﮐﻨﺘﺮﻝ ﺍﺯ ﺭﺍﻩ دور)

E : ﻳﮏ ﻋﺪﺩ ﮐﻠﻴﺪ ﺳﻠﮑﺘﻮﺭی PKS-1 ﺑﺎ ﺩﻭ ﻋﺪﺩ کلید

F : ﻳﮏ ﻋﺪﺩ ﺳﻮﺋﻴﭻ ﻓﺸﺎﺭی PPB-1

G : ﻳﮏ ﻋﺪﺩ ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ PF-1

H : ﻳﮏ ﻋﺪﺩ ﺟﻌﺒﻪ ﮐﻨﺘﺮﻝ PC 170 (ﺑﻪ ﻫﻤﺮﺍﻩ ﻣﺪﺍﺭ ﭼﺎﭘﯽ، ﺗﺮﺍﻧﺲ، ﺑﺎﺗﺮی و …)

I : ﻳﮏ ﻋﺪﺩ ﻗﻔﻞ ﺑﺮﻗﯽ PEL-1

J : ﻳﮏ ﻋﺪﺩ ﭘﺎﻳﻪ ﻗﻔﻞ ﺑﺮﻗﯽ PS-1

K : ﺗﻌﺪﺍﺩی ﺍﺯ ﻟﻮﺍﺯﻡ ﮐﻮﭼﮏ ﺩﻳﮕﺮ ﺍﺯ ﻗﺒﻴﻞ : ﭘﻴﭻ، ﻣﻬﺮﻩ، ﻳﺮﺍﻕ ﺁﻻﺕ ﻧﺼﺐ …

ﺟﻬﺖ اطلاع ﺍﺯ ﻋﻨﺎﻭﻳﻦ ﺍﻳﻦ ﻗﺴﻤﺖ ﻟﻄﻔﺎ ﺑﻪ ﺟﺪﺍﻭﻝ ۱ تا ۶ ﻣﺮﺍﺟﻌﻪ ﻓﺮﻣﺎﻳﻴﺪ.

۱-۳-۲- ﻣﻮﺗﻮﺭ ﮔﻴﺮﺑﮑﺴﯽ ﺍﻟﮑﺘﺮﻭ ﻣﮑﺎﻧﻴﮑﯽ FLY – راهنمای نصب جک کوچی Cucci

ﺳﻴﺴﺘﻢ Fly ﺷﺎﻣﻞ ﻳﮏ ﮔﻴﺮﺑﮑﺲ ﮐﺎﻫﻨﺪﻩ ﻣﺎﺭﭘﻴﭻ ﮔﺮﻡ ﻭ ﻳﮏ ﻣﻮﺗﻮﺭ ﺟﺮﻳﺎﻥ ﻣﺴﺘﻘﻴﻢ ۲۴ ﻭﻟﺖ ﻣﯽ باشد. ﺩﺭ ﺯﻣﺎﻧﻬﺎﻳﯽ ﮐﻪ ﺑﺎ ﻣﺸﮑﻞ ﻗﻄﻌﯽ ﺑﺮﻕ ﻣﻮﺍﺟﻪ ﻣﯽ شوید می توان موتور ﮔﻴﺮﺑﮑﺴﯽ ﺭﺍ ﺑﻮﺳﻴﻠﻪ ﻳﮏ ﮐﻠﻴﺪ ﻣﺨﺼﻮﺹ ﺧﻼﺹ ﻧﻤﻮﺩ.

ﻣﻮﺗﻮﺭ ﮔﻴﺮﺑﮑﺴﯽ ﺑﻮﺳﻴﻠﻪ ﺩﻭ ﺑﺮﺍﮐﺖ، ﻳﮏ ﺻﻔﺤﻪ ﺩﺭ ﭘﺸﺖ ﻭ ﻳﮏ ﺻﻔﺤﻪ ﺩﺭ ﺟﻠﻮ ﻧﺼﺐ ﻣﯽ ﺷﻮﺩ.

۲-۳-۲- ﺟﻌﺒﻪ ﮐﻨﺘﺮﻝ PC170 – راهنمای نصب جک کوچی Cucci

ﺟﻌﺒﻪ ﮐﻨﺘﺮﻝ PC170 ﺷﺎﻣﻞ ﻳﮏ ﻣﺪﺍﺭ ﮐﻨﺘﺮﻝ، ﻳﮏ ﮔﻴﺮﻧﺪﻩ ﻭ یک ﺗﺮﺍﻧﺴﻔﻮﺭﻣﺎﺗﻮﺭ می ﺑﺎﺷﺪ.

ﺟﻌﺒﻪ ﮐﻨﺘﺮﻝ PC170 ﻳﮏ ﺳﻴﺴﺘﻢ ﺍﺗﻮﻣﺎﺗﻴﮏ ﺑﺮﺍی ﻣﻮﺗﻮﺭﻫﺎی ﮔﻴﺮﺑﮑﺴﯽ ﻓﺮﺍﻫﻢ ﻣﯽ کند.

ﺟﻬﺖ ﻣﺘﺼﻞ ﻧﻤﻮﺩﻥ ﺗﺮﻣﻴﻨﺎﻟﻬﺎی ﻣﺠﺰﺍ ﺑﻪ ﺟﻌﺒﻪ ﮐﻨﺘﺮﻝ ﻭ ﻓﻌﺎﻟﺴﺎﺯی ﻣﻮﺗﻮﺭﻫﺎی ﮔﻴﺮﺑﮑﺴﯽ ﻭ ﺩﻳﮕﺮ ﺍﺟﺰﺍ می ﺑﺎﻳﺴﺖ، ﺩﻓﺘﺮﭼﻪ ﺭﺍﻫﻨﻤﺎ به ﺩﻗﺖ ﻣﻄﺎﻟﻌﻪ ﮔﺮﺩﺩ.

۳-۳-۲- ﺳﻠﻮﻟﻬﺎی ﻧﻮﺭی PH-2 – راهنمای نصب جک کوچی Cucci

جفت ﺳﻠﻮﻟﻬﺎی ﻧﻮﺭی PH-2 می ﺑﺎﻳﺴﺖ ﺭﻭﺑﺮﻭی ﻫﻢ ﺑﺮ ﺭﻭی ﺩﻳﻮﺍﺭ ﻧﺼﺐ ﮔﺮﺩﻧﺪ ﻭ ﺟﻬﺖ ﻓﺮﻣﺎﻥ ﺑﻪ ﺳﻴﺴﺘﻢ ﺑﻪ ﺟﻌﺒﻪ ﮐﻨﺘﺮﻝ ﻣﺘﺼﻞ ﮔﺮﺩﻧﺪ.

ﮐﺎﺭ ﺳﻠﻮﻟﻬﺎی ﻧﻮﺭی ﻣﺸﺎﻫﺪﻩ ﺍﺟﺴﺎﻡ ﺩﺭ ﻣﺤﻮﺭ ﺩﻳﺪ ﺑﻴﻦ ﮔﻴﺮﻧﺪﻩ (RX) ﻭ ﻓﺮﺳﺘﻨﺪﻩ (TX) می باشد.

۴-۳-۲- ﻓﺮﺳﺘﻨﺪﻩ (ﮐﻨﺘﺮﻝ ﺍﺯ ﺭﺍﻩ دور) PR-2 – راهنمای نصب جک کوچی Cucci

ﻓﺮﺳﺘﻨﺪﻩ PR-2 ﺟﻬﺖ ﮐﻨﺘﺮﻝ ﺩﺭﺏ ﺍﺯ راه ﺩﻭﺭ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻣﯽ گیرد. ﺟﻬﺖ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺍﻳﻦ ﻓﺮﺳﺘﻨﺪﻩ، ﮐﻠﻴﺪ ﺭﺍ ﻓﺸﺎﺭ ﺩﺍﺩﻩ ﻭ ﺑﺮﺍی ﻳﮏ ﺛﺎﻧﻴﻪ ﻧﮕﻪ ﺩﺍﺭﻳﺪ. ﭼﻬﺎﺭ ﮐﻠﻴﺪ ﺑﺮ ﺭﻭی ﺍﻳﻦ ﻓﺮﺳﺘﻨﺪﻩ

ﻭﺟﻮﺩ دارد.

ﺟﻬﺖ ﺩﺭﺏ ﺩﻭ ﻟﻨﮕﻪ : ﺟﻬﺖ ﺑﺎﺯ ﻭ ﺑﺴﺘﻪ ﮐﺮﺩﻥ ﺩﻭ ﻟﻨﮕﻪ ﺩﺭﺏ ﺍﺯ ﮐﻠﻴﺪ A ﻭ ﺑﺎﺯ ﻭ ﺑﺴﺘﻪ ﮐﺮﺩﻥ ﻳﮏ لنگه ﺩﺭﺏ ﺍﺯ ﮐﻠﻴﺪ B ﺍﺳﺘﻔﺎﺩﻩ نمایید.

ﺟﻬﺖ ﺩﺭﺏ ﺗﮏ ﻟﻨﮕﻪ : ﺟﻬﺖ ﺑﺎﺯ ﻭ ﺑﺴﺘﻪ ﮐﺮﺩﻥ ﺩﺭﺏ ﺍﺯ ﮐﻠﻴﺪ ﺍﺳﺘﻔﺎﺩﻩ ﻧﻤﺎﻳﻴﺪ.

۵-۳-۲- ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ PF-1 – راهنمای نصب جک کوچی Cucci

ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ PF-1 ﺗﺤﺖ ﮐﻨﺘﺮﻝ ﺟﻌﺒﻪ ﮐﻨﺘﺮﻝ PC170 ﻣﯽ ﺑﺎﺷﺪ ﻭ ﺯﻣﺎﻧﯽ ﮐﻪ ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ ﺩﺭ ﺣﺎﻝ ﺑﺎﺯ ﻭ ﻳﺎ ﺑﺴﺘﻪ ﺷﺪﻥ ﻣﯽ ﺑﺎﺷﺪ ﺍﻳﻦ ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﻣﯽ ﺯﻧﺪ.

۶-۳-۲- ﮐﻠﻴﺪ ﺳﻠﮑﺘﻮﺭی PKS-1 – راهنمای نصب جک کوچی Cucci

ﮐﻠﻴﺪ ﺳﻠﮑﺘﻮﺭی PKS-1 ﺟﻬﺖ ﺑﺎﺯ ﮐﺮﺩﻥ ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ ﺩﺭ ﻓﻀﺎی ﺣﻴﺎﻁ ﺑﺪﻭﻥ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﻓﺮﺳﺘﻨﺪﻩ ﺭﺍﺩﻳﻮﻳﯽ (ﮐﻨﺘﺮﻝ ﺍﺯ ﺭﺍﻩ دور) ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻣﯽ ﮔﻴﺮﺩ.

ﺟﻬﺖ ﺍﻳﻦ ﺍﻣﺮ ﺩﻭ ﮐﻠﻴﺪ ﺑﺮﺍی ﺁﻥ ﺗﺪﺍﺭک ﺩﻳﺪﻩ ﺷﺪﻩ است.

۷-۳-۲- ﮐﻠﻴﺪ ﻓﺸﺎﺭی PPB-1 – راهنمای نصب جک کوچی Cucci

ﮐﻠﻴﺪ ﻓﺸﺎﺭی PPB-1 ﮐﻠﻴﺪ ﻓﺸﺎﺭی ﺟﻬﺖ ﺑﺎﺯ ﮐﺮﺩﻥ ﺩﺭﺏ ﺍﺗﻮﻣﺎﺗﻴﮏ ﺑﺪﻭﻥ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﻓﺮﺳﺘﻨﺪﻩ ﺭﺍﺩﻳﻮﻳﯽ (ﮐﻨﺘﺮﻝ ﺍﺯ ﺭﺍﻩ دور) ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻣﯽ گیرد.

۸-۳-۲- ﻗﻔﻞ ﺑﺮﻗﯽ PEL-1 و ﭘﺎﻳﻪ ﻗﻔﻞ PS-1 – راهنمای نصب جک کوچی Cucci

ﻗﻔﻞ ﺑﺮﻗﯽ PEL-1 ﺟﻬﺖ ﻗﻔﻞ ﮐﺮﺩﻥ ﺩﺭﺏ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻣﯽ گیرد. ﺟﻬﺖ ﺍﻳﻨﮑﺎﺭ، ﻣﯽ ﺑﺎﻳﺴﺖ ﻗﻔﻞ ﺑﺮﻗﯽ ﺑﺮ ﺭﻭی ﻟﻨﮕﻪ ﺍﺻﻠﯽ ﺩﺭﺏ ﻭ ﭘﺎﻳﻪ ﻗﻔﻞ ﺑﺮﻗﯽ ﺑﺮ ﺭﻭی ﺯﻣﻴﻦ ﻧﺼﺐ ﺷﻮﻧﺪ.

۳- راهنمای نصب جک کوچی Cucci

۱-۳ ﻧﮑﺎﺕ ﻋﻤﻠﻴﺎﺗﯽ موتورها

ﺩﺭﺏ ﺑﺎﺯﮐﻦ Fly ﺟﻬﺖ ﺩﺭﺑﻬﺎی ۲٫۵ ﻣﺘﺮی ﺑﻪ ﻭﺯﻥ ۲۵۰ ﮐﻴﻠﻮﮔﺮﻡ ﺍﺳﺘﻔﺎﺩﻩ ﻣﯽ ﺷﻮﺩ ﻭ ﺩﺭﺏ ﺭﺍ ﺗﺎ ۱۱۰ ﺩﺭﺟﻪ ﺑﺎﺯ ﻣﯽ کند. ﺩﺭ ﻣﻮﺍﺭﺩی ﮐﻪ ﻓﺎﮐﺘﻮﺭﻫﺎﻳﯽ ﺍﺯ ﻗﺒﻴﻞ ﻭﺯﻥ، ﺍﺑﻌﺎﺩ، ﺷﺮﺍﻳﻂ ﺁﺏ ﻭ ﻫﻮﺍﻳﯽ ﻭ ﮔﺸﺘﺎﻭﺭ ﻗﺎﺑﻞ ﺗﻨﻈﻴﻢ ﻣﻬﻢ ﻣﯽ ﺑﺎﺷﻨﺪ ﺍﻳﻦ ﺩﺭﺏ ﺑﺎﺯﮐﻦ ﺍﺯ ﻋﻤﻠﮑﺮﺩ ﻣﻨﺎﺳﺒﯽ ﺑﺮﺧﻮﺭﺩﺍﺭ ﺍﺳﺖ.

۱-۱-۳- ﺍﺑﺰﺍﺭ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﺩﺭ نصب

ﻟﻄﻔﺎ ﺩﺭ ﺍﺑﺘﺪﺍ ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺍﺑﺰﺍﺭ ﻭ ﺳﻴﻢ ﻭ ﮐﺎﺑﻞ ﻻﺯﻡ جهت ﺍﻧﺠﺎﻡ ﮐﺎﺭ ﻣﻮﺟﻮﺩ باشد. ﺳﭙﺲ ﺑﺎ ﺩﺭ ﻧﻈﺮ ﮔﺮﻓﺘﻦ ﺗﻤﻬﻴﺪﺍﺕ ایمنی ﺑﺮ طبق ﺍﺳﺘﺎﻧﺪﺍﺭﺩ ﺷﺮﻭﻉ ﺑﻪ ﻧﺼﺐ ﻧﻤﺎﻳﻴﺪ.

۲-۱-۳- ﺭﺍﻫﻨﻤﺎی ﻧﺼﺐ ﻣﻮﺗﻮﺭﻫﺎ ﻭ ﺍﺟﺰﺍی آنها

ﻋﻤﻠﻴﺎﺕ ﻧﺼﺐ Fly ﻣﻤﮑﻦ ﺍﺳﺖ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺗﻌﺪﺍﺩ ﻭ ﻟﻮﺍﺯﻡ ﺟﺎﻧﺒﯽ ﻣﺘﻔﺎﻭﺕ ﺗﻐﻴﻴﺮ کند. ﻧﻘﺸﻪ ﺳﻴﻢ ﮐﺸﯽ ﺍﻭﻟﻴﻪ ﺩﺭ ﺷﮑﻞ ۱۲ ﺍﺭﺍﺋﻪ ﺷﺪﻩ است.

ﻫﻴﭽﮑﺪﺍﻡ ﺍﺯ ﮐﺎﺑﻠﻬﺎی ﺳﻴﻢ ﮐﺸﯽ ﻣﺘﻌﻠﻘﺎﺕ ﺍﺯ ﻣﺪﺍﺭ Fly ﺗﻐﺬﻳﻪ ﻧﻤﯽ شوند.

۲-۳- ﺍﺗﺼﺎﻝ ﺑﺮﻕ ﺗﻐﺬﻳﻪ

ﺟﻬﺖ ﺳﻴﺴﺘﻢ Fly یک ﮐﺎﺑﻞ تغذیه ۹ ﻣﺘﺮی ﺗﺪﺍﺭک ﺩﻳﺪﻩ ﺷﺪﻩ ﺍﺳﺖ ﮐﻪ ﺍﺯ ﺑﺮﻕ ﻭﻟﺘﺎژ ﭘﺎﻳﻴﻦ ﺍﺳﺘﻔﺎﺩﻩ ﻣﯽ ﮐﻨﺪ ﺗﺎ ﺍﻓﺮﺍﺩ ﮐﻢ ﺳﺎﺑﻘﻪ ﻧﻴﺰ ﻗﺎﺩﺭ ﺑﻪ ﻧﺼﺐ ﺁﻥ باشند.

ﺑﻨﺎﺑﺮﺍﻳﻦ ﺗﻮﺻﻴﻪ ﻣﯽ ﺷﻮﺩ ﻧﺼﺎﺏ ﻗﺒﻞ ﺍﺯ ﻧﺼﺐ، ﺭﺍﻫﻨﻤﺎی ﻧﺼﺐ ﺭﺍ ﺑﻪ ﺩﻗﺖ ﻣﻄﺎﻟﻌﻪ ﻓﺮﻣﺎﻳﺪ. ﭘﺲ ﺍﺯ ﺁﮔﺎﻫﯽ ﮐﺎﻣﻞ ﺍﺯ ﻣﺘﻌﻠﻘﺎﺕ ﺳﻴﺴﺘﻢ ﻭ ﻣﺤﻞ ﻧﺼﺐ ﺁﻧﻬﺎ ﭘﻴﺸﻨﻬﺎﺩ ﻣﯽ ﺷﻮﺩ ﺟﻬﺖ ﭘﻴﺸﮕﻴﺮی ﺍﺯ ﺧﺮﺍﺑﯽ ﻭ ﻳﺎ ﭘﺎﺭﮔﯽ ﺳﻴﻢ ﻭ ﮐﺎﺑﻞ ﻫﺎ ﻣﻮﻗﻌﻴﺖ ﻭ ﭼﻴﺪﻣﺎﻥ ﺩﺍﮐﺖ ﻫﺎ ﻣﻮﺭﺩ ﺑﺮﺭﺳﯽ ﻗﺮﺍﺭ گیرد.

ﻧﮑﺎﺗﯽ ﺩﺭ ﻣﻮﺭﺩ ﺍﺗﺼﺎﻻﺕ ﺑﺮﻕ :

• ﻧﺼﺐ ﮐﺎﺑﻞ ﺗﻐﺬﻳﻪ ﺑﻪ ﻣﻮﺗﻮﺭ ﺑﺎﻳﺪ ﺑﻮﺳﻴﻠﻪ ﺗﮑﻨﺴﻴﻦ ﻣﺎﻫﺮ ﺻﻮﺭﺕ گیرد.
• ﺩﺭ ﻧﺼﺐ ﮐﺎﺑﻞ ﺗﻐﺬﻳﻪ ﺑﻪ ﻣﻮﺗﻮﺭ ﺑﺎﻳﺪ ﻣﺤﺎﻓﻈﺖ ﺍﺗﺼﺎﻝ ﮐﻮﺗﺎﻩ ﻭ ﻣﺤﺎﻓﻈﺖ ﻧﺸﺘﯽ ﻟﺤﺎظ گردد.
• ﻟﻄﻔﺎ ﻗﺒﻞ ﺍﺯ ﺷﺮﻭﻉ ﻋﻤﻠﻴﺎﺕ ﻧﺼﺐ ﻭ ﻳﺎ ﺗﻌﻤﻴﺮﺍﺕ اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺳﻴﺴﺘﻢ ﺑﻪ ﺑﺮﻕ ﻣﺘﺼﻞ ﻧﻤﯽ ﺑﺎﺷﺪ.

۳-۳- نصب

۱-۳-۳- ﺁﻣﺎﺩﻩ ﺳﺎﺯی ﺟﻬﺖ ﻧﺼﺐ موتور – راهنمای نصب جک کوچی Cucci

ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺩﺭﺏ ﺑﺎﺯﮐﻦ FLY ﺩﺭ ﻣﻮﺍﺭﺩی ﮐﻪ ﺩﺭﺏ ﻋﻤﻠﮑﺮﺩ ﻣﻨﺎﺳﺒﯽ ﻧﺪﺍﺭﺩ ﻭ ﺍﻳﻤﻦ ﻧﻤﯽ ﺑﺎﺷﺪ ﺗﻮﺻﻴﻪ ﻧﻤﯽ گردد. ﻫﻤﭽﻨﻴﻦ ﺩﺭ ﻣﻮﺍﺭﺩی ﮐﻪ ﻋﻤﻠﻴﺎﺕ ﻧﺼﺐ ﺑﻪ ﺧﻮﺑﯽ ﺍﻧﺠﺎﻡ ﻧﺸﺪﻩ ﺍﺳﺖ ﻭ ﻳﺎ ﻧﮕﻬﺪﺍﺭی ﺍﺯ ﺁﻥ ﺑﻪ ﺧﻮﺑﯽ ﺻﻮﺭﺕ ﻧﻤﯽ ﭘﺬﻳﺮﺩ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺍﻳﻦ ﺩﺭﺏ ﺑﺎﺯﮐﻦ ﭘﻴﺸﻨﻬﺎﺩ ﻧﻤﯽ ﮔﺮﺩﺩ.

ﺗﻮﺟﻪ ﻓﺮﻣﺎﻳﻴﺪ ﺩﺭ ﺍﻳﻦ ﺷﺮﺍﻳﻂ، ﺩﺭﺏ ﺑﺎﺯ ﮐﻦ ﻣﻮﺭﺩ ﻧﻈﺮ ﻓﺎﻗﺪ ﮔﺎﺭﺍﻧﺘﯽ ﻣﯽ ﺑﺎﺷﺪ.

ﻟﻄﻔﺎ ﻗﺒﻞ ﺍﺯ ﻋﻤﻠﻴﺎﺕ ﻧﺼﺐ ﻣﻮﺍﺭﺩ ﺯﻳﺮ ﺭﺍ ﻣﻮﺭﺩ ﺑﺮﺭﺳﯽ ﻗﺮﺍﺭ دهید :

۱- اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﻭﺯﻥ ﻭ ﺍﺑﻌﺎﺩ ﺩﺭﺏ ﻣﻄﺎﺑﻖ ﺑﺎ ﻭﺯﻥ ﻭ ﺍﺑﻌﺎﺩ ﭘﻴﺸﻨﻬﺎﺩی Fly باشد. ﺍﮔﺮ ﻣﺸﺨﺼﺎﺕ ﺩﺭﺏ ﻣﻄﺎﺑﻖ ﺑﺎ ﻣﺸﺨﺼﺎﺕ ﻧﺒﺎﺷﺪ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺁﻥ ﺗﻮﺻﻴﻪ ﻧﻤﯽ ﮔﺮﺩﺩ. در ﺍﻳﻦ ﺷﺮﺍﻳﻂ، ﺩﺭﺏ ﺑﺎﺯﮐﻦ ﻣﻮﺭﺩ ﻧﻈﺮ ﻓﺎﻗﺪ گارانتی می باشد.

۲- ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺳﺎﺧﺘﺎﺭ ﺩﺭﺏ ﺑﺎ ﻣﻌﻴﺎﺭﻫﺎی ﺩﺭﺏ ﺑﺎﺯﮐﻦ ﺍﺗﻮﻣﺎﺗﻴﮏ ﻭ ﻗﻮﺍﻧﻴﻦ ﺍﺩﺍﺭﻩ برق ﻣﻄﺎﺑﻖ باشد.

۳- اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺩﺭ ﻁﯽ ﻣﺴﻴﺮ ﺑﺎﺯ ﻭ ﺑﺴﺘﻪ ﺷﺪﻥ ﺩﺭﺏ، ﺍﺻﻄﮑﺎک ﺟﺪی ﻭﺟﻮﺩ ﻧﺪﺍﺷﺘﻪ ﺑﺎﺷﺪ ﻭ درب خیلی ﺭﻭﺍﻥ ﺑﺎﺯ ﻭ ﺑﺴﺘﻪ ﻣﯽ شود.

۴- اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ درب ﺩﺭ ﺟﻬﺖ ﺍﻓﻘﯽ ﺑﺎﺷﺪ ﻭ ﺩﺭ ﻫﻴﭻ ﺳﻤﺘﯽ ﺍﻧﺤﺮﺍﻑ ﻧﺪﺍﺷﺘﻪ باشد.

۵- اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺩﺭﺏ، ﺗﺤﻤﻞ ﻧﻴﺮﻭی ﻧﺎﺷﯽ ﺍﺯ ﮔﺸﺘﺎﻭﺭ ﻣﻮﺗﻮﺭ ﺭﺍ ﺩﺍﺷﺘﻪ ﺑﺎﺷﺪ ﻭ ﺳﻄﺤﯽ ﮐﻪ ﺑﺮﺍﮐﺖ ﺑﺮ ﺭﻭی ﺁﻥ ﻧﺼﺐ ﻣﯽ ﺷﻮﺩ ﺍﺳﺘﺤﮑﺎﻡ ﮐﺎﻓﯽ ﺩﺍﺷﺘﻪ ﺑﺎﺷﺪ.

۶- اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ سلول های ﻧﻮﺭی ﺑﺮ ﺭﻭی ﺳﻄﺢ ﺻﺎﻑ ﻧﺼﺐ ﺷﺪﻩ باشند ﺗﺎ ﻫﺮ ﺩﻭ ﮔﻴﺮﻧﺪﻩ ﻭ ﻓﺮﺳﺘﻨﺪﻩ ﺩﺭ ﻧﻘﻄﻪ ﺩﻳﺪ ﺭﻭﺑﺮﻭی ﻳﮑﺪﻳﮕﺮ ﻗﺮﺍﺭ ﮔﻴﺮﻧﺪ.

۷- ﺑﺮﺭﺳﯽ ﮐﻨﻴﺪ ﮐﻪ ﺍﺑﻌﺎﺩ ﻣﻮﺗﻮﺭ ﺑﺮ طبق ﺷﮑﻞ ﺯﻳﺮ باشد.

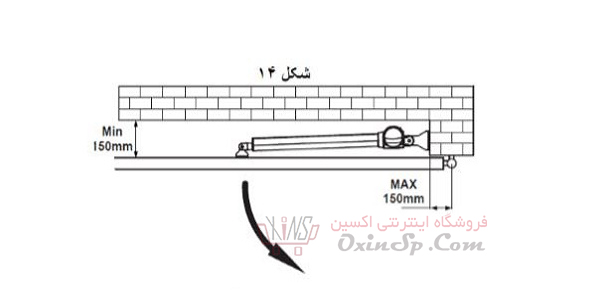

۸- اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺩﺭ ﺟﻬﺖ ﺑﺎﺯ ﺷﺪن ﺩﺭﺏ، ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ ۱۴ ﻓﻀﺎی کافی اطراف ﻣﻮﺗﻮﺭﻫﺎ ﻭﺟﻮﺩ ﺩﺍﺷﺘﻪ باشد.

۹- ﺩﺭ ﺷﺮﺍﻳﻄﯽ ﮐﻪ ﺩﺭﺏ ﺑﻪ ﺳﻤﺖ ﺑﻴﺮﻭﻥ ﺑﺎﺯ ﻣﯽ ﺷﻮﺩ ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺑﻴﻦ ﺑﺮﺍﮐﺖ ﻭ ﺩﺭﺏ، ﺣﺪﺍﻗﻞ ٧٠ ﻣﻴﻠﻴﻤﺘﺮ ﻓﻀﺎی ﺧﺎﻟﯽ ﻭﺟﻮﺩ ﺩﺍﺷﺘﻪ ﺑﺎﺷﺪ.



۱۰- ﺑﺎ ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺯﺍﻭﻳﻪ ﺑﺎﺯﺷﻮ ﺭﻭی ﻟﺒﻪ ﺩﻳﻮﺍﺭ اطمینان ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﻫﻤﻪ ﻣﻌﻴﺎﺭﻫﺎی ﻣﻮﺟﻮﺩ ﺩﺭ ﺷﮑﻞ ۱۷ رعایت شده است.

۱۱- مقدار “C” برابر ۱۷ ﻣﻴﻠﻴﻤﺘﺮ می باشد.

۱۲- به ﺳﺎﺩﮔﯽ می توان ﺍﺯ ﺭﻭی ﺩﺭﺏ “D” را ﺍﻧﺪﺍﺯﻩ ﮔﻴﺮی نمود.

۱۳- “A” ﻣﺴﺎﻭی ﻣﺠﻤﻮﻉ ”C” ﻭ“D” می باشد. “A” = “C” + “D”

۱۴- ﻣﯽ ﺗﻮﺍﻥ ﺍﺯ ﺭﻭی ﻣﻘﺪﺍﺭ “A” ﻭ ﺯﺍﻭﻳﻪ ﺑﺎﺯ ﺷﺪﻥ بازوها، ﻣﻘﺪﺍﺭ “B” ﺭﺍ ﻣﺤﺎﺳﺒﻪ نمود. برای ﻣﺜﺎﻝ، اگر “A”=۱۶۰mm ﺑﺎ ﺯﺍﻭﻳﻪ ﺑﺎﺯ ﺷﻮی۱۰۰ درجه باشد ﻣﻘﺪﺍﺭ “B” تقریبا ۱۹۰ ﻣﻴﻠﻴﻤﺘﺮ ﻣﯽ باشد.

** ﻟﻄﻔﺎ ﺟﻬﺖ ﺣﺮﮐﺖ ﻧﺮﻡ ﺩﺭﺏ ﺑﺎﺯﮐﻦ ﻭ ﻫﻤﭽﻨﻴﻦ ﮐﺎﻫﺶ ﺑﺎﺭ موتور ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ “B”ﻭ “A” ﻣﺸﺎﺑﻪ ﻣﯽ ﺑﺎﺷﻨﺪ ﻭ ﻳﺎ ﻳﮏ ﻣﻘﺪﺍﺭ ﻫﺴﺘﻨﺪ.

۲-۳-۳- ﻧﺼﺐ ﻣﻮﺗﻮﺭﻫﺎی ﮔﻴﺮﺑﮑﺴﯽ – راهنمای نصب جک کوچی Cucci

۱- ﺍﺑﺘﺪﺍ ﺍﺑﻌﺎﺩ ﺻﺤﻴﺢ ﻣﻮﺗﻮﺭﻫﺎ ﻭ ﻣﺤﻞ ﻧﺼﺐ ﺁﻧﻬﺎ ﺭﺍ ﺍﻧﺘﺨﺎﺏ کنید.

۲- ﺳﭙﺲ ﭼﮏ ﮐﻨﻴﺪ ﮐﻪ ﺳﻄﺢ ﻧﺼﺐ ﺑﺮﺍﮐﺘﻬﺎ ﺻﺎﻑ، ﻋﻤﻮﺩی ﻭ ﺣﺘﻤﺎ ﻣﺴﺘﺤﮑﻢ باشد.

۳- ﺩﺍﮐﺖ ﮐﺎﺑﻞ ﻫﺎ ﺟﻬﺖ ﺍﺗﺼﺎﻝ ﺑﺮﻕ ﺗﻐﺬﻳﻪ به ﺩﺭﺳﺘﯽ ﻧﺼﺐ شوند.

۴- ﻣﻄﺎﺑﻖ ﺷﮑﻞ ۱۸ ﭘﻴﭻ ﻫﺎ ﺭﺍ ﺑﺎﺯ ﮐﻨﻴﺪ ﻭ ﺭﻭﮐﺶ ﻣﻮﺗﻮﺭ ﺭﺍ ﺑﺮﺩﺍﺭﻳﺪ.

۵- ﺑﺎﺯﻭﻫﺎ ﺭﺍ ﺩﺭ ﻣﻮﻗﻌﻴﺖ ﺑﺴﺘﻪ ﻗﺮﺍﺭ دهید.

۶- ﺑﺎ ﻟﺤﺎﻅ ﻧﻤﻮﺩﻥ ﻓﺎﺻﻠﻪ “B” ﺩﺭ ﺷﮑﻞ ۱۷ ﺻﻔﺤﻪ ﭘﺸﺖ ﺭﺍ ﺩﺭ ﻣﺤﻞ ﻣﻨﺎﺳﺒﯽ ﺑﺮ ﺭﻭی ﺳﻄﺢ ﻧﺼﺐ ﻗﺮﺍﺭ دهید. ﮐﻨﺘﺮﻝ ﻧﻤﺎﻳﻴﺪ که ﻓﺎﺻﻠﻪ ﻣﻨﺎﺳﺐ ﺟﻬﺖ ﻧﺼﺐ ﺻﻔﺤﻪ ﺟﻠﻮی ﻣﻮﺗﻮر مطابق شکل ۲۲ رعایت شده باشد.

۷- ﺩﻭ ﺑﺮﺍﮐﺖ ﺭﺍ ﺭﻭی ﺳﻄﺢ ﻧﺼﺐ ﻗﺮﺍﺭ ﺩﻫﻴﺪ ﻭ ﻧﻘﺎﻁ ﺩﺭﻳﻞ ﮐﺎﺭی را ﻋﻼﻣﺖ ﮔﺬﺍﺭی نمایید. ﺳﭙﺲ ۴ ﻧﻘﻄﻪ ﻣﻮﺭﺩ ﻧﻈﺮ ﺑﺮ ﺭﻭی ﺳﻄﺢ ﻧﺼﺐ ﺭﺍ ﺑﺎ ﻗﻄﺮ ۸ ﻣﻴﻠﻴﻤﺘﺮ ﺩﺭﻳﻞ ﻧﻤﻮﺩﻩ ﻭ ﺑﺮﺍﮐﺘﻬﺎ ﺭﺍ ﺑﺎ ﭘﻴﭻ ﻭ ﻭﺍﺷﺮ ﺑﻪ ﺩﻳﻮﺍﺭ ﻧﺼﺐ ﮐﻨﻴﺪ.

۸- ﻟﻄﻔﺎ ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺻﻔﺤﻪ ﺟﻠﻮ ﮐﺎﻣﻼ ﺩﺭ ﺳﻄﺢ ﺍﻓﻘﯽ ﻧﺼﺐ ﺷﺪﻩ باشد.

۹- ﺑﺎ ﺩﺭ ﻧﻈﺮ ﮔﺮﻓﺘﻦ ﺷﮑﻞ ۲۲، ﻣﯽ ﺑﺎﻳﺴﺖ ﻓﺎﺻﻠﻪ ﺑﻴﻦ ﺻﻔﺤﻪ ﺟﻠﻮی ﻣﻮﺗﻮﺭ ﻭ ﺻﻔﺤﻪ ﭘﺸﺘﯽ ﺁﻥ ۷۹۸ ﻣﻴﻠﻴﻤﺘﺮ ﻭ ﺍﺧﺘﻼﻑ ﺍﺭﺗﻔﺎﻉ آنها ۱۵۵ ﻣﻴﻠﻴﻤﺘﺮ ﺑﺎﺷﺪ.

۱۰- ﺻﻔﺤﻪ ﺟﻠﻮی ﻣﻮﺗﻮﺭ ﺭﺍ ﻣﻮﻗﺘﺎ ﺑﺮ ﺭﻭی ﺩﺭﺏ ﻧﺼﺐ کنید.

۱۱- ﻣﻮﺗﻮﺭ ﺭﺍ ﺑﻠﻨﺪ ﮐﻨﻴﺪ ﻭ ﭘﻴﭽﻬﺎ ﺭﺍ ﺩﺭ ﺻﻔﺤﻪ ﺟﻠﻮ ﻗﺮﺍﺭ دهید.

۱۲- ﺳﺮ ﻣﻮﺗﻮﺭ ﺭﺍ ﺑﻠﻨﺪ ﮐﻨﻴﺪ ﻭ ﺩﺭﺏ ﺭﺍ ﺗﺎ ﺍﻧﺘﻬﺎ ﺣﻮﻝ ﺩﻫﻴﺪ ﺗﺎ ﺣﻔﺮﻩ ﻫﺎی ﭘﻴﭻ ﺍﻧﺘﻬﺎی ﻣﻮﺗﻮﺭ ﺑﺮ ﺣﻔﺮﻩ ﻫﺎی ﺭﻭی ﺻﻔﺤﻪ ﭘﺸﺖ ﻣﻨﻄﺒﻖ گردند. ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ ۲۴ ﻣﻮﺗﻮﺭ ﺭﺍ ﺑﺎ ﭘﻴﭻ ﺑﻪ ﺻﻔﺤﻪ ﭘﺸﺖ ﻣﺤﮑﻢ ﺑﺒﻨﺪﻳﺪ.

۱۳- ﻣﻬﺮﻩ ﺭﺍ ﻣﺤﮑﻢ ﺑﺒﻨﺪﻳﺪ ﻭ ﺁﻥ ﺭﺍ ﻧﻴﻢ ﺩﻭﺭ ﺷﻞ ﮐﻨﻴﺪ ﺗﺎ ﻣﻮﺗﻮﺭ ﺭﺍ ﺩﺭ ﺣﺎﻝ ﮔﺮﺩﺵ ﺣﻔﻆ کند.

۱۴- ﺍﻧﺘﻬﺎی ﺟﻠﻮی ﻣﻮﺗﻮﺭ ﺭﺍ ﻣﺤﮑﻢ ﺑﺎ ﭘﻴﭻ A ﻭ ﻣﻬﺮﻩ B ﺑﻪ صفحه جلو ﺑﺒﻨﺪﻳد. ﭘﻴﭻ ﺭﺍ ﮐﺎﻣﻼ ﻣﺤﮑﻢ ﮐﻨﻴﺪ.

۱۵- ﺟﻬﺖ ﺧﻼﺹ ﮐﺮﺩﻥ ﻣﻮﺗﻮﺭ ﮔﻴﺮﺑﮑﺴﯽ ﺍﺯ ﮐﻠﻴﺪ ﺧﻼﺹ ﮐﻦ ﺍﺳﺘﻔﺎﺩﻩ کنید.

۱۶- ﺩﺭﺏ ﺧﻼﺹ ﺷﺪﻩ ﺭﺍ ﺟﺎﺑﺠﺎ ﮐﻨﻴﺪ ﺗﺎ ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﮔﺮﺩد ﮐﻪ ﻣﻮﺗﻮﺭ ﻣﯽ ﺗﻮﺍﻧﺪ ﺑﺮﺍﺣﺘﯽ ﺑﺎ ﺩﺳﺖ ﺣﺮﮐﺖ کند.

۱۷- ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺻﻔﺤﻪ ﺟﻠﻮی ﻣﻮﺗﻮﺭ ﻣﯽ ﺗﻮﺍﻧﺪ ﺑﺮ ﺭﻭی ﺩﺭﺏ ﺑﺼﻮﺭﺕ ﺩﺍﺋﻤﯽ ﺑﺴﺘﻪ شود.

۱۸- ﻣﺠﺪﺩﺍ ﺟﻬﺖ ﺑﺴﺘﻦ ﻣﻮﺗﻮﺭ ﮔﻴﺮﺑﮑﺴﯽ ﺍﺯ ﮐﻠﻴﺪ ﺧﻼﺹ ﮐﻦ ﺍﺳﺘﻔﺎﺩﻩ نمایید.

۱۹- ﻣﻬﺮﻩ ﭘﻼﺳﺘﻴﮑﯽ ﺯﻳﺮ ﮐﺎﺑﻞ ﺗﻐﺬﻳﻪ ﺍﻧﺘﻬﺎی ﻣﻮﺗﻮﺭ ﺭﺍ ﮐﻤﯽ ﺷﻞ ﻧﻤﺎﻳﻴﺪ ﻭ ﮐﺎﺑﻞ ﻣﺮﺑﻮطه ﺭﺍ ﺍﺯ ﭘﻴﭻ ﻭ ﻣﻬﺮﻩ ﻋﺒﻮﺭ دهید.

۲۰- ﮐﺎﺑﻞ ﺗﻐﺬﻳﻪ ﺭﺍ ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ ۲۶ ﻣﺘﺼﻞ نمایید.

۲۱- ﺧﻼﺻﯽ ﻣﻮﺗﻮﺭ گیربکس (ﺟﻬﺖ ﻣﻮﺗﻮﺭ ﺳﻤﺖ چپ)

ﻣﺮﺣﻠﻪ اول : ﻣﻄﺎﺑﻖ ﺷﮑﻞ ۲۷ ﮐﻠﻴﺪ ﺧﻼﺹ ﮐﻦ ﺭﺍ ﺩﺭ ﻣﺤﻞ ﻣﺮﺑﻮﻁﻪ ﻗﺮﺍﺭ دهید.

ﻣﺮﺣﻠﻪ دوم : ﻣﻄﺎﺑﻖ ﺷﮑﻞ ۲۸ ﮐﻠﻴﺪ ﺧﻼﺹ ﮐﻦ ﺭﺍ ﺩﺭ ﺧﻼﻑ ﺟﻬﺖ ﻋﻘﺮﺑﻪ ﻫﺎی ﺳﺎﻋﺖ بگردانید.

مرحله سوم : ﻣﻄﺎﺑﻖ ﺷﮑﻞ ۲۹ زبانه ﺧﻼﺹ ﮐﻦ ﺭﺍ ﺑﻴﺮﻭﻥ ﺑﮑﺸﻴﺪ.

ﻣﺮﺣﻠﻪ چهارم : ﻣﻄﺎﺑﻖ ﺷﮑﻞ ۳۰ ﺟﻬﺖ ﺛﺎﺑﺖ ﮐﺮﺩﻥ ﺯﺑﺎﻧﻪ ﺧﻼﺹ ﮐﻦ، ﮐﻠﻴﺪ ﺭﺍ ﺩﺭ ﺟﻬﺖ ﻋﻘﺮﺑﻪ ﻫﺎی ﺳﺎﻋﺖ بگردانید. ﺩﻗﺖ ﻓﺮﻣﺎﻳﻴﺪ ﺩﺭ ﺯﻣﺎﻥ ﮔﺮﺩﺍﻧﺪﻥ ﮐﻠﻴﺪ ﺩﺭ ﺟﻬﺖ ﻋﻘﺮﺑﻪ ﻫﺎی ﺳﺎﻋﺖ، ﺯﺑﺎﻧﻪ ﺧﻼﺹ ﮐﻦ ﻣﯽ ﺑﺎﻳﺴﺖ ﺩﺭ ﺣﺎﻟﺖ ﺑﻴﺮﻭﻥ ﮐﺸﻴﺪﻩ ﺑﺎﺷﺪ.

ﻣﺮﺣﻠﻪ پنجم : ﻫﻤﻴﻦ ﻣﺮﺍﺣﻞ ﺭﺍ ﺩﺭ ﺟﻬﺖ ﻣﻌﮑﻮﺱ ﺑﺮﺍی ﻣﻮﺗﻮﺭ ﺳﻤﺖ ﺭﺍﺳﺖ ﺍﻧﺠﺎﻡ دهید.

۳-۳-۳- ﮐﻠﻴﺪ ﺳﻠﮑﺘﻮﺭی PKS-1 – راهنمای نصب جک کوچی Cucci

۱- ﮐﻠﻴﺪ ﺳﻠﮑﺘﻮﺭی PKS-1 ﺩﺭ ﻓﻀﺎی ﺑﺎﺯ ﻭ ﺩﺭ ﻧﺰﺩﻳﮑﯽ ﺩﺭﺏ ﺩﺭ ﺍﺭﺗﻔﺎﻉ ۱۰۰ ﺳﺎﻧﺘﻴﻤﺘﺮی به ﺻﻮﺭﺗﯽ ﻧﺼﺐ ﻣﯽ ﺷﻮﺩ ﮐﻪ ﺍﻏﻠﺐ ﻣﺮﺩﻡ ﺑﺘﻮﺍﻧﻨﺪ ﺍﺯ ﺁﻥ ﺍﺳﺘﻔﺎﺩﻩ کنند.

ﺩﺭ ﺍﺑﺘﺪﺍ ﻣﺤﻞ ﻧﺼﺐ PKS-1 ﺭﺍ ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ زیر ﺍﻧﺘﺨﺎﺏ کنید. ۲- ﺑﺎ ﻓﺸﺮﺩﻥ ﻧﻮک ﭘﻴﭻ ﮔﻮﺷﺘﯽ، ﺭﻭ ﭘﻮﺵ ﮔﺮﺩ A ﺭﺍ ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ زیر ﺩﺭ بیاورید.

۳- ﺩﻭ ﻋﺪﺩ ﭘﻴﭻ ﮐﻨﺎﺭی ﺑﺪﻧﻪ ﻗﻔﻞ ﺭﺍ ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ زیر در ﺑﻴﺎﻭﺭﻳﺪ. ۴- ﻣﻄﺎﺑﻖ ﺷﮑﻞ، ﮐﻠﻴﺪ ﺭﺍ ﺑﭽﺮﺧﺎﻧﻴﺪ ﻭ ﭘﻮﺳﺘﻪ ﻓﻮﻗﺎنی ﺍﺯ را ﮐﻨﻴﺪ ﺑﺪﻧﻪ ﻗﻔﻞ ﺟﺪﺍ کنید.

۵- ﺳﻪ ﺣﻔﺮﻩ ﺭﺍ ﺩﺭ ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﺍﻳﺠﺎﺩ ﮐﻨﻴﺪ ﻭ ﻧﻘﺎﻁ ﺭﺍ ﺑﺮ ﻣﺒﻨﺎی ﺣﻔﺮﻩ ﻫﺎی ﻣﻌﻴﻦ ﺷﺪﻩ ﻋﻼﻣﺖ ﮔﺬﺍﺭی کنید.

۶- ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﺣﻔﺮﻩ ﻫﺎ ﺭﺍ ﺑﺮ ﺭﻭی ﺩﻳﻮﺍﺭ ﺩﺭﻳﻞ ﮐﻨﻴﺪ ﻭ ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﺭﺍ ﺑﺎ ﺳﻪ ﭘﻴﭻ ﺑﺮ ﺭﻭی ﺩﻳﻮﺍﺭ ﻧﺼﺐ کنید. ٧- ﻣﻄﺎﺑﻖ شکل زیر ﺳﻴﻢ ﻫﺎ ﺭﺍ ﺑﻪ ﺗﺮﻣﻴﻨﺎﻟﻬﺎ ﻣﺘﺼﻞ کنید. ﺑﺮﺍی ﺍﻳﻦ ﮐﺎﺭ

ﻧﻴﺎﺯی ﺑﻪ ﺗﻤﺎﻳﺰ ﻗﻄﺒﻬﺎ ﻧﻤﯽ باشد. ﺗﺮﻣﻴﻨﺎﻟﻬﺎ ﻣﯽ ﺗﻮﺍﻧﻨﺪ ﺑﺮﺍی ﺍﺗﺼﺎﻝ ﺑﻪ ﺳﻴﻤﻬﺎ به ﺳﺎﺩﮔﯽ ﺟﺪﺍ ﺷﻮﻧﺪ.

٨ – ﮐﻠﻴﺪ ﺭﺍ ﺑﭽﺮﺧﺎﻧﻴﺪ ﻭ ﭘﻮﺳﺘﻪ ﺭﺍ ﺑﺮ ﺭﻭی ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﻗﺮﺍﺭﺩﻫﻴﺪ. ﮐﻠﻴﺪ ﺭﺍ ﺑﻪ ﻣﻮﻗﻌﻴﺖ ﻣﺮﮐﺰی ﺑﺮﮔﺮﺩﺍﻧﻴﺪ. ﺑﺪﻳﻨﻮﺳﻴﻠﻪ ﭘﻮﺳﺘﻪ ﺑﺮ ﺭﻭی ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﺛﺎﺑﺖ ﻣﯽ ﺷﻮﺩ.

۹ – ﺑﺪﻧﻪ ﻗﻔﻞ ﺭﺍ ﺑﻮﺳﻴﻠﻪ ﺩﻭ ﭘﻴﭻ ﺁﻥ ﻣﺤﮑﻢ ﮐﻨﻴﺪ ﻭ روپوش ﮔﺮﺩ ﺭﺍ ﻓﺸﺎﺭ ﺩﻫﻴﺪ ﺗﺎ کل ﻣﺠﻤﻮﻋﻪ ﮐﻠﻴﺪ ﺳﺮﻫﻢ شود.

۴-۳-۳- ﮐﻠﻴﺪ ﻓﺸﺎﺭی PPB-1 – راهنمای نصب جک کوچی Cucci

۱- ﮐﻠﻴﺪ ﻓﺸﺎﺭی PPB-1 ﺩﺭ ﻓﻀﺎی ﺩﺍﺧﻠﯽ ﺩﺭ ﺍﺭﺗﻔﺎﻉ ﺣﺪﻭﺩ ۱۰۰ ﺳﺎﻧﺘﯽ ﻣﺘﺮی طوری ﻧﺼﺐ ﻣﯽ ﺷﻮﺩ ﮐﻪ ﺑﺮﺍی ﺍﻏﻠﺐ ﺍﻓﺮﺍﺩ ﻗﺎﺑﻞ ﺍﺳﺘﻔﺎﺩﻩ باشد.

۲- ﺭﻭﭘﻮﺵ ﮔﺮﺩ “A” ﺭﺍ ﺑﺎ ﻓﺸﺎﺭ ﻧﻮک ﭘﻴﭻ ﮔﻮﺷﺘﯽ ﻣﻄﺎﺑﻖ شکل ﺩﺭ ﺑﻴﺎﻭﺭﻳﺪ. ۳- ﺩﻭ ﻋﺪﺩ ﭘﻴﭻ ﮐﻨﺎﺭی ﺑﺪﻧﻪ ﮐﻠﻴﺪ ﺭﺍ ﺑﺎﺯ ﮐﻨﻴﺪ. ۴- ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ ﭘﻮﺳﺘﻪ ﻓﻮﻗﺎﻧﯽ ﺭﺍ ﺍﺯ ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﺟﺪﺍ کنید.

۵- ﺳﻪ ﺣﻔﺮﻩ ﺩﺭ ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﺍﻳﺠﺎﺩ ﮐﻨﻴﺪ ﻭ ﻧﻘﺎﻁ ﺭﺍ ﻣﻨﻄﺒﻖ ﺑﺎ ﺣﻔﺮﻩ ﻫﺎی ﻣﻌﻴﻦ ﺷﺪﻩ ﻋﻼﻣﺖ ﮔﺬﺍﺭی نمایید.

۶- ﻣﻄﺎﺑﻖ ﺷﮑﻞ ﻣﺤﻞ ﺣﻔﺮﻩ ﻫﺎ ﺭﺍ ﺑﺮ ﺭﻭی ﺩﻳﻮﺍﺭ ﺩﺭﻳﻞ ﻧﻤﺎﻳﻴﺪ ﻭ ﺗﺤﺘﺎﻧﯽ ﺭﺍ ﺑﺎ ﺳﻪ ﭘﻴﭻ ﺑﺮ ﺭﻭی ﺩﻳﻮﺍﺭ ﻧﺼﺐ کنید.

۷- ﻣﻄﺎﺑﻖ ﺷﮑﻞ ﺳﻴﻤﻬﺎ ﺭﺍ ﺑﻪ ﺗﺮﻣﻴﻨﺎﻟﻬﺎی ﻣﺮﺑﻮطه ﻣﺘﺼﻞ نمایید. ﺟﻬﺖ ﺍﺗﺼﺎﻝ ﺑﻪ ترمینال ها ﻧﻴﺎﺯی ﺑﻪ ﺗﻤﺎﻳﺰ ﻗﻄﺒﻬﺎ ﻧﻤﯽ باشد. ﺗﺮﻣﻴﻨﺎﻟﻬﺎ ﻣﯽ ﺗﻮﺍﻧﻨﺪ ﺑﺮﺍی ﺍﺗﺼﺎﻝ ﺑﻪ ﺳﻴﻤﻬﺎ به ﺳﺎﺩﮔﯽ ﺟﺪا ﺷﻮﻧﺪ.

۸- ﭘﻮﺳﺘﻪ ﻓﻮﻗﺎﻧﯽ ﺭﺍ ﺑﺮ ﺭﻭی ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﻗﺮﺍﺭ ﺩﻫﻴﺪ ﻭ ﺑﻮﺳﻴﻠﻪ ﺩﻭ ﭘﻴﭻ ﮐﻨﺎﺭی، ﺁﻥ ﺭﺍ ﻣﺤﮑﻢ ﻧﻤﺎﻳﻴﺪ. ﺳﭙﺲ ﺭﻭﭘﻮﺵ ﮔﺮﺩ ﺭﺍ ﺑﺎ ﻓﺸﺎﺭ ﺩﺭ ﻣﺤﻞ ﺁﻥ ﻗﺮﺍﺭ ﺩﻫﻴﺪ ﺗﺎ ﮐﻞ ﻣﺠﻤﻮﻋﻪ ﮐﻠﻴﺪ ﺳﺮ ﻫﻢ ﺷﻮﺩ.

٣-٣-۵- ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ PF-1 – راهنمای نصب جک کوچی Cucci

۱- ﻣﺤﻞ ﻧﺼﺐ ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ ﺭﺍ ﺍﻧﺘﺨﺎﺏ ﻧﻤﺎﻳﻴﺪ. ﺍﻳﻦ ﭼﺮﺍﻍ ﺑﺎﻳﺪ ﻧﺰﺩﻳﮏ ﺩﺭﺏ ﻧﺼﺐ ﺷﻮﺩ ﻭ ﺑﺮﺍﺣﺘﯽ ﺑﻪ ﺭﻭﻳﺖ ﺍﺳﺘﻔﺎﺩﻩ ﮐﻨﻨﺪﮔﺎﻥ ﻭ ﻋﺎﺑﺮﻳﻦ برسد. ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ ﻣﯽ ﺗﻮﺍﻧﺪ ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ زیر ﺑﺼﻮﺭﺕ ﺍﻓﻘﯽ ﻭ ﻳﺎ ﻋﻤﻮﺩی ﻧﺼﺐ شود.

۲- ﭼﻬﺎﺭ ﭘﻴﭻ ﺭﻭی ﭘﺎﻳﻪ ﭼﺮﺍﻍ ﺭﺍ ﺑﺎﺯ ﮐﻨﻴﺪ ﻭ ﺁﻥ ﺭﺍ ﻫﻤﺎﻧﻨﺪ ﺷﮑﻞ زیر ﺍﺯ ﺑﺪﻧﻪ ﺟﺪﺍ نمایید. ۳- ﺳﻴﻤﻬﺎ ﺭﺍ ﻣﺘﺼﻞ ﻧﻤﺎﻳﻴد و ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﺁﻧﻬﺎ ﺭﺍ ﺍﺯ ﺩﺍﺧﻞ ﺣﻔﺮﻩ ﺭﻭی ﭘﺎﻳﻪ ﭼﺮﺍﻍ ﻋﺒﻮﺭ دهید.

۴- ﺣﻔﺮﻩ ﻫﺎ ﺭﺍ ﺑﺮ ﺭﻭی ﺩﻳﻮﺍﺭ ﺩﺭﻳﻞ ﻧﻤﻮﺩﻩ ﻭ ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﻗﺴﻤﺖ ﺗﺤﺘﺎﻧﯽ ﺭﺍ ﺑﺎ ﺳﻪ ﭘﻴﭻ ﺑﺮ ﺭﻭی ﺩﻳﻮﺍﺭ ﻧﺼﺐ کنید.

۵- ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﭼﻬﺎﺭ ﺳﻴﻢ ﭼﺮﺍﻍ ﻭ ﺁﻧﺘﻦ ﺭﺍ ﺑﻪ ﺗﺮﻣﻴﻨﺎﻟﻬﺎی PCB ﻣﺘﺼﻞ ﻧﻤﺎﻳﻴﺪ ﻭ ﺳﻴﻤﻬﺎ ﺭﺍ ﺩﺭ ﺻﻮﺭﺕ ﻧﻴﺎﺯ ﺍﺯ ﺩﺍﺧﻞ ﺩﺍﮐﺖ ﻋﺒﻮﺭ ﺩﻫﻴﺪ.

۶- ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﭼﻬﺎﺭ ﭘﻴﭻ ﭘﺎﻳﻪ ﭼﺮﺍﻍ ﺭﺍ ﻣﺠﺪﺩﺍ ﺑﺒﻨﺪﻳﺪ. ۷- مطابق ﺷﮑﻞ ﺣﺒﺎﺏ ﭼﺮﺍﻍ ﺭﺍ ﺑﺮ ﺭﻭی ﭘﺎﻳﻪ ﻗﺮﺍﺭ دهید.

ﺍﻟﻒ – ﭘﻴﭽﻬﺎی ﻣﺮﺑﻮﻁ ﺑﻪ ﺳﻴﻤﻬﺎی ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ ﺭﺍ ﺍﺯ PCB ﺗﺮﻣﻴﻨﺎﻝ ﺑﺎﺯ ﮐﻨﻴﺪ ﻭ ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﻣﺪﺍﺭ، ﺑﻪ ﺑﺮﻕ ﻣﺘﺼﻞ ﻧﻤﯽ ﺑﺎﺷﺪ.

ب – ﺳﻪ ﭘﻴﭻ A و B و C، ﺭﻭﭘﻮﺵ ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ ﺭﺍ ﺑﺎﺯ کنید.

ﺝ – ﺭﻭﭘﻮﺵ ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ ﺭﺍ ﺟﺪﺍ ﮐﻨﻴﺪ ﻭ ﺣﺒﺎﺏ ﺭﺍ ﺑﺎ ﻳﮏ ﺣﺒﺎﺏ ﺟﺪﻳﺪ ﺟﺎﻳﮕﺰﻳﻦ کنید.

ﺩ – ﺳﻪ ﭘﻴﭻ A و B و C، ﺭﻭﭘﻮﺵ ﭼﺮﺍﻍ ﭼﺸﻤﮏ ﺯﻥ ﺭﺍ ﺩﺭ ﻣﺤﻞ ﺧﻮﺩ ﺑﺒﻨﺪﻳﺪ.

٣-٣-۶- ﺳﻠﻮﻝ ﻫﺎی ﻧﻮﺭی PH-2 – راهنمای نصب جک کوچی Cucci

۱- ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﺭﻭﭘﻮﺵ ﺳﻠﻮﻝ ﻧﻮﺭی ﺭﺍ ﺑﺎﺯ ﮐﻨﻴﺪ ﻭ ﺳﻴﻢ ﻫﺎ ﺭﺍ ﻣﺘﺼﻞ نمایید.

۲- ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﻓﺮﺳﺘﻨﺪﻩ ﻭ ﮔﻴﺮﻧﺪﻩ ﺭﺍ ﺩﺭ ﻣﺤﻞ ﻣﻨﺎﺳﺐ ﻧﺼﺐ نمایید.

۳- ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻧﻤﺎﻳﻴﺪ ﮐﻪ ﻫﻴﭻ ﺟﺴﻢ ﻭ ﻳﺎ ﻣﺎﻧﻌﯽ ﻧﺪﺍﺭﺩ ﺑﻴﻦ ﻓﺮﺳﺘﻨﺪﻩ ﻭ ﮔﻴﺮﻧﺪﻩ ﻭﺟﻮﺩ ندارد. ﺑﺮﺍی ﺑﻬﺒﻮﺩ ﺑﺎﺯﺩﻩ، ﻓﺮﺳﺘﻨﺪﻩ ﻭ ﮔﻴﺮﻧﺪﻩ ﻣﯽ ﺑﺎﻳﺴﺖ ﺑﺼﻮﺭﺕ ﻣﻨﺎﺳﺐ ﺩﺭ ﻳﮏ ﺭﺍﺳﺘﺎ ﻗﺮﺍﺭ ﮔﻴﺮﻧﺪ.

۴- ﺳﻠﻮﻝ ﻧﻮﺭی ﺭﺍ ﺑﻪ ﺑﺮﻕ ﻣﺘﺼﻞ ﻧﻤﺎﻳﻴﺪ ﻭ ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﮐﻨﻴﺪ ﮐﻪ ﻻﻣﭗ ﻫﺎی LED ﺭﻭی ﻓﺮﺳﺘﻨﺪﻩ ﻭ ﮔﻴﺮﻧﺪﻩ ﺭﻭﺷﻦ ﻣﯽ باشند.

۷-۳-۳- ﻗﻔﻞ برقی PEL-1 ﻭ ﭘﺎﻳﻪ ﻗﻔﻞ PS-1 – راهنمای نصب جک کوچی Cucci

١ – ﻗﻔﻞ ﭘﺎﻳﻪ :

ﻗﺒﻞ ﺍﺯ ﻧﺼﺐ ﭘﺎﻳﻪ ﻗﻔﻞ، ﺍﻁﻤﻴﻨﺎﻥ ﺣﺎﺻﻞ ﻓﺮﻣﺎﻳﻴﺪ ﮐﻪ ﺩﺭﺏ ﺩﺭ ﻣﻮﻗﻌﻴﺖ ﺑﺴﺘﻪ ﻣﯽ ﺑﺎﺷﺪ ﻭ ﺳﻄﺢ ﺯﻣﻴﻦ ﻣﺤﻞ ﻧﺼﺐ ﮐﺎﻣﻼ ﺻﺎﻑ ﻣﯽ باشد.

ﭘﺎﻳﻪ ﻗﻔﻞ ﺭﺍ ﺑﺮ ﺭﻭی ﺯﻣﻴﻦ ﻗﺮﺍﺭ ﺩﻫﻴﺪ ﻭ ﻣﺤﻞ ﺩﺭﻳﻞ ﮐﺎﺭی ﺭﺍ ﺩﺭ ﺳﻪ ﻧﻘﻄﻪ ﻋﻼﻣﺖ ﮔﺬﺍﺭی ﻧﻤﺎﻳﻴﺪ.

شکل های زیر ﺟﻬﺖ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ ﺩﺍﺧﻞ ﻭ ﺟﻬﺖ ﺩﺭﺏ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ ﺧﺎﺭﺝ ﻣﯽ باشد.

ﻣﻄﺎﺑﻖ ﺷﮑﻞ زیر ﺳﻪ ﻧﻘﻄﻪ ﻋﻼﻣﺖ ﮔﺬﺍﺭی ﺷﺪﻩ ﺭﺍ ﺩﺭﻳﻞ ﻧﻤﻮﺩﻩ ﻭ ﭘﺎﻳﻪ را به وسیله پیچ و واشر به زمین محکم ﮐﻨﻴﺪ.

٢ – ﻗﻔﻞ ﺑﺮﻗﯽ : (ﺩﺭ ﻧﺼﺐ ﺩﺭﺏ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ خارج)

ﺩﺭ ﻧﺼﺐ ﺩﺭﺏ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ ﺧﺎﺭﺝ، ﻟﻄﻔﺎ ﻓﻨﺮ ﺩﺍﺧﻠﯽ ﺭﺍ ﺗﻐﻴﻴﺮ ﺩﻫﻴﺪ ﻭ ﺁﻥ ﺭﺍ ﺩﺭ ﻣﺤﻞ ﺩﻳﮕﺮی ﻣﻄﺎﺑﻖ ﺭﻭﻳﻪ ﺫﻳﻞ ببندید.

ﺩﺭ ﺍﺷﮑﺎﻝ زیر ﺑﻪ ﺗﺮﺗﻴﺐ ﻣﺮﺍﺣﻞ ﺑﺎﺯ ﮐﺮﺩﻥ ﭘﻮﺳﺘﻪ ﻗﻔﻞ، ﻣﺤﻞ ﻓﻨﺮ، ﺗﻐﻴﻴﺮ ﺁﻥ ﻭ ﺩﺭ ﭘﺎﻳﺎﻥ، ﻣﺤﻞ ﻧﺼﺐ ﺁﻥ ﻧﻤﺎﻳﺶ ﺩﺍﺩﻩ ﺷﺪﻩ است.

ﻣﻄﺎﺑﻖ ﺍﺷﮑﺎﻝ زیر ﺻﻔﺤﻪ ﭘﺸﺘﯽ ﻗﻔﻞ ﺑﺮﻗﯽ ﺭﺍ ﺑﻪ ﺳﻄﺢ ﻟﻨﮕﻪ ﺍﺻﻠﯽ ﺩﺭﺏ ﺟﻮﺵ دهید. ﻟﻄﻔﺎ ﻣﺮﺍﻗﺐ ﺑﺎﺷﻴﺪ ﮐﻪ ﺩﺭ ﺍﺛﺮ ﺣﺮﺍﺭﺕ ﻧﺎﺷﯽ از ﺟﻮﺷﮑﺎﺭی، ﺳﻴﻢ ﻫﺎ ﺫﻭﺏ ﻧﺸﻮﻧﺪ.

ﺷﮑﻞ سمت چپ ﺟﻬﺖ ﺩﺭﺏ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ ﺩﺍﺧﻞ ﻭ ﺷﮑﻞ سمت راست ﺟﻬﺖ ﺩﺭﺏ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ خارج می باشد.

ﻣﻄﺎﺑﻖ ﺍﺷﮑﺎﻝ زیر ﻓﺎﺻﻠﻪ ﻧﻘﻄﻪ ﺍﻧﺘﻬﺎﻳﯽ ﻗﻔﻞ ﺑﺮﻗﯽ ﺍﺯ ﭘﺎﻳﻪ ﻗﻔﻞ ﻣﯽﺑﺎﻳﺴﺖ ﮐﻤﺘﺮ ﺍﺯ ﻣﻴﻠﻴﻤﺘﺮ ۷ میلیمتر باشد.

ﺷﮑﻞ سمت چپ ﺟﻬﺖ ﺩﺭﺏ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ ﺩﺍﺧﻞ ﻭ ﺷﮑﻞ سمت راست ﺟﻬﺖ ﺩﺭﺏ ﺑﺎﺯ ﺷﻮﻧﺪﻩ ﺑﻪ ﺳﻤﺖ خارج می باشد.
