کاتالوگ نصب جک یوتاب

کاتالوگ نصب جک یوتاب

در این مقاله قصد دارم برای شما کاتالوگ نصب جک یوتاب را به اشتراک بگذارم. این کاتالوگ برگرفته از دفترچه نصب جک الکتروپیک و تجربیات فروشگاه اینترنتی اکسین می باشد خواهشمند است در صورت امکان از کپی برداری از آن ممانعت نموده و در صورت کپی برداری نام منبع را فروشگاه اینترنتی اکسین ذکر کنید.

نکات ایمنی برای نصب جک یوتاب

  • پیش از انجام هر فعالیتی بر روی درب و یا بازوی جک از قطع بودن برق اطمینان حاصل نمایید.
  • خطر صدمه دیدن ناشی از گیر کردن بین درب ها هنگام بسته شدن و یا نزدیک بودن به قسمت های مکانیکی وجود دارد، لذا رعایت فاصله ایمنی الزامی می باشد.
  • در صورتی که به خرابی و یا صدمه دیدن بازوی محرک مشکوک هستید هرگر آن را راه اندازی نکنید.
  • آموزش تمامی افرادی که مسئول کار کردن با بازوی متحرک هستند الزامی است.
  • لزوما از قطعات یدکی،لوزم جانبی و چفت و بست های اصلی که از طرف سازنده عرضه می شود ، استفاده نمایید.
  • کار با بازوی متحرک برای کودکان و افرادی که آموزش های مخصوص ندیده اند مجاز نمی باشد.
  • هنگامی که درب را راه اندازی می نمایید،مطمئن شوید که هنیچ کس مخصوصا کودکان ، حیوانات و یا وسیله ای در محوطه کار با آن نباشد.
  • استفاده از کنترل از راه دور فقط در صورت رویت کامل درب مجاز می باشد.
  • هرگز به قسمت های داخلی جک درب باز کن و یا قسمت های متحرک آن درست نزنید.
  • لزوما پس از باز شدن کامل و توقف درب ، با اتومبیل خود وارد شوید.
  • کلید قفل اهرم خلاص کن جک را از روی جک برداشته و دور از دسترس اطفال و اشخاص متفرقه نگهداری کنید.

نگهداری جک یوتاب در انبار یا داخل فروشگاه

  • قسمت های مکانیکی بازوی محرک در فضای سر بسته و خشک و در دمای بین ۲۰- تا ۵۰+ درجه سانتی گراد نگهداری شوند.
  • بازوی محرک ، در وضعیت افقی نگهداری شود.

کنترل از راه دور جک یوتاب

  • راه اندازی با کنترل از راه دور فقط برای دستگاه ها و تاسیساتی مجاز است که در صورت بروز اشکال در فرستنده یا گیرنده خطری برای افراد، حیوانات  و اشیا دیگر نداشته باشد و یا برای سیستم هایی که مجهز به دستگاه های مخصوص ایمنی برای پیشگیری از چنین خطراتی باشند.
  • استفاده از کترل از راه دور زمانی مجاز است که روی تمام حرکات درب کنترل کامل وجود داشته باشد و در صورت احساس خطر آسیب و یا صدمه دیدن ، نباید درب با کنترل از راه دور راه اندازی شود.
  • از کنترل از راه دور فقط زمانی می توان استفاده کرد که اپراتور بتواند حرکات دستگاه را بطور کامل کنترل کند و یا زمانی که هیچ فرد یا شیئی در محدوده حرکت درب وجود نداشته باشد.
  • دستگاه کنترل از راه دور را در دسترس کودکان قرار ندهید تا از هرگونه استفاده ناخواسته جلوگیری شود.

موارد استفاده از بازوی محرک یوتاب

  • بازوی محرک یوتاب منحصرا برای باز و بسته کردن درب ها طراحی شده است، لذا هرگونه استفاده دیگر از آنها مجار نبوده و سازنده هیچگونه مسئولتی در قبال صدمه های ناشی از استفاده نادرست را نمی پذیرد و همچنین تمامی خطرات ناشی از استفاده نادرست یعهده خریدار بوده و موجب باطل شدن ضمانت محصول می گردد.
  • از سیستم بازوی محرک الکتروپیک فقط در صورت اطمینان از سالم بودن محصول استفاده شود و همیشه از روش های استاندارد ایمنی،پیروی نموده و مطابق دستورالعمل های موجود در این دفترچه عمل گردد.
  • هرگونه عیبی را که باعث اختلال در ایمنی وسیله می شود به سرعت برطرف نمایید.
  • فبل از نصب سیستم بازوی محرک،از سالم بودن درب ها اطمینان حاصل نمایید.
  • لولا های لنگه های درب باید کاملا روان و بدون زنگ زدگی بوده و در شرایط مکانیکی قابل قبول باشند.

ابعاد مجاز نصب جک یوتاب برای هر لنگه درب

  • طول حداقل ۰٫۸ متر – حداکثر ۲٫۵ متر
  • ارتفاع حداکثر ۲٫۵ متر
  • وزن حداثر ۲۵۰ کیلوگرم
  • مایل بودن ۰%

مشخصات فنی درب اتوماتیک یوتاب

در جداول زیر شما می توانید مشخصاتت فنی درب برقی یوتاب را مشاهده کنید.

در جدول بالا که بر گرفته از کاتالوگ نصب جک یوتاب می باشد مشاهده می کنید سطح حفاظتی این درب اتوماتیک در سطح IP 44  و سطح حفاظتی جعبه آن نیز در سطح IP 45 می باشد.

این امر نشان دهنده این است که این بازو  در برابر نفوذ آب و ورود اجسام بزرگ تر از یک میلی متر محافظت شده است. و این امر باعث می شود این بازو را در هر آب و هوایی بغیر از زیر آب و زیر خاک 🙂 می توان استفاده کرد.

اگر درباره درجه سطح حفاظتی تجهیزات ( درجه حفاظت یا IP ) اطلاعاتی ندارید می توانید این مقاله را مطالعه کنید.



قابلیت های ویژه جک یوتاب – کاتالوگ نصب جک یوتاب

الف) قابلیت اتصال باطری قابل شارژ به مدار فرمان جک یوتاب

با اضافه کردن و سری نمودن دو عدد باطری شارژی (۱۲ ولت ، ۱٫۳ آمپر ساعت) می توان در مواقع قطع، برق از دستگاه استفاده کرد.

ب) وسایل ایمنی

اگر هنگام استفاده از جک در بازکن اتوماتیک یوتاب ، نیروی پیش بینی نشده به درب وارد شود (مانعی بین درب گیر کند) سیستم به صورت خودکار در جهت خلاف حرکت اولیه اش شروع به حرکت می کند.

این امر باعث می شود که به وسیله یا شخصی که در میان درب گیر کرده آسیبی نرسد.

همچنین نصب چشم الکترونیک، ایمنی و کنترل دستگاه را بالا می برد.

شما می توانید از طریق برد مدار فرمان این جک قدرت لازم برای حرکت درب ها را تغییر دهید و انتخاب کنید.

استفاده یکی از لنگه ها جهت باز و بسته شدن برای تردد موتور سیکلت و یا نفر در بازوی الکترومکانیکی یوتاب پیش بینی شده است.

برد اصلی یوتاب از قابلیتهای اتصال به قفل الکترونیکی ، چراغ آلارم، چشمی ، آنتن ، کلید خارجی و  کلید محدود کننده بهره می برد.

دستورالعمل های ایمنی نصب درب اتوماتیک یوتاب

  • نوسان برق ( نوسان های ناشی از کار کردن با دستگاه جوش ) صدمات جبران ناپذیری را به بخش کنترل دستگاه وارد می نماید. در نتیجه بخش کنترل را پس از پایان کار نصب ، به برق وصل نمایید.
  • مطمئن شوید که تمامی سیم های بازوی یوتاب را از درون لوله های مناسب عبور داده شده باشد. (بعنوان مثال برای سیم کشی تو کار )
  • اتصال دستگاه کنترل به برق باید توسط برق کار ماهر انجام شود.
  • بهتر است برای ایمنی بیشتر و جلوگیری از آسیب دیگی برد اصلی جک یوتاب برق اصلی را از محافظ نوسانات برق تامین کنید.
  • استفاده از دستور العمل های داخل این دفترچه راهنما الزامی است.
  • قبل از نصب سیستم بازوی یوتاب ، باید وسایل قفل شونده مورد استفاده بر روی لنگه های درب (کلید های الکتریکی، پیچ های قفل شونده و …) را غیر فعال نمود.
  • به دلیل وجود فشار قابل ملاحظه در هنگام باز و بشته شدن ، از اتصال مناسب و محکم لنگه ها به پایه های درب اطمینان حاصل نمایید.
  • در هنگام جوشکاری برای جلوگیری از صدمه های ناشی از جرقه و … بازوهای جک را با استفاده از پوششی مناسب محافظت نمایید.
  • ارتفاع مناسب جهت نصب کلید فعال کننده سیستم (در صورت استفاده) برای قرارگیری دور از دسترس کودکان، حداقل ۱٫۶ متر از سطح زمین می باشد.

لوازم و ابزار مورد نیاز برای نصب جک یوتاب – کاتالوگ نصب جک یوتاب

  1. مداد
  2. پیچ گوشتی چهار سو
  3. پیچ گوشتی دو سو کوچک
  4. متر
  5. تراز
  6. مته دیوار شماره ۱۴ و ۸
  7. هدیده در صورت نیاز سایز ۱۰
  8. مته آهن شماره ۸.۲
  9. دریل
  10. آچار ۱۷ دو عدد
  11. موتور جوشکاری
  12. عینک ابزار ایمنی برای کار با دریل
  13. دستکش کار برای کار با لبه های تیز فلزی

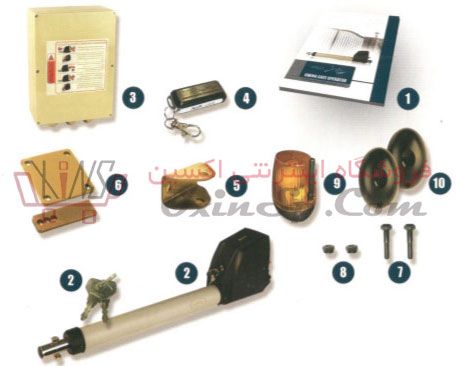

تجهیزات و اقلام موجود در جعبه ی جک یوتاب – کاتالوگ نصب جک یوتاب

  1. دفترچه ی راهنمای نصب جک یوتاب ۶۸۹ یک عدد
  2. بازوی محرک یوتاب به همراه با کلید های خلاص کن دو دستگاه
  3. سیستم کنترل یا کنترل باکس درب اتوماتیک یوتاب یک عدد
  4. ریموت کنترل جک یوتاب دو عدد
  5. اتصالات سمت لنگه درب دو عدد
  6. اتصالات سمت چارچوب دو ست
  7. پیچ ضد زنگ شش گوش M10×۴۵mm
  8. مهره ضد زنگ شش گوش M10
  9. چراغ آلارم
  10. سنسور چشمی (فرستنده و گیرنده)

نکاتی در مورد نحوه نصب جک الکترومکانیکی یوتاب

  • سیستم کنترل را در محل قابل رویت برای عموم نصب نکنید تا در معرض آسیب قرار نگیرد.
  • هرگز بازوی جک را مستقیما به برق ۲۲۰ ولت وصل نکنید.

موقعیت نصب بازوی الکترومکانیکی الکتروپیک – کاتالوگ نصب جک یوتاب

بازوی محرک باید در وضعیتی کاملا افقی نصب شود ، به طوری که درپوش موتور در قسمت بالای بازو قرار گیرد.

نصب اتصالات چار چوب

اتصالات چهارچوب را باید مطابق نشه زیر به هم جوش داد:

حداقل فاصله بین زمین و لبه پایین صفحه لولا ۵۰ میلیمتر است،اما متمئن شوید که بازوی محرک را می توان بطور صحیح روی لنگه درب نصب نمود.

انتخاب محل نصب اتصالات و یراق آلات جک یوتاب

برای نصب و راه اندای صحیح سیستم بازوی محرک باید محل نصب اتصالات لنگه درب و چارچوب را بر طبق جدول   مشخص نمود.

با توجه به حداکثر زاویه مورد نیاز جهت باز شدن درب و موقعیت لولا و چهارچوب درب ، اندازه A و B  را از جدول انتخاب نمایید.

در صورت امکان مطمئن شوید که ابعاد A و B ابعاد متناظم هم باشد.

(حداکثر اختلاف مجاز: ۴۰ میلیمتر )

نکته : ابعادی را انتخاب کنید که زاویه دلخواه را امکانپذبر می سازد.ضمنا برای لنگه درب هایی که عرض آنها بیش از ۱٫۵ متر باشد، اندازه Bباید حداقل ۱۴۰ میلیمتر باشد.هرچه اندازه B انتخاب شده از جدول  بیشتر باشد عملکرد جک بهتر خواهد بود.

در شکل های زیر می توانید نمونه های از انتخاب ابعاد A و B را ببنید.

راهنمای نصب جک یوتاب برای درب های لولا داخل

راهنمای نصب جک یوتاب برای درب های لولا داخل

راهنمای نصب بازو الکتروپیک در درب های بیرون باز شو

ابعاد B و A باید حداقل ۱۲۰ میلیمتر باشد.بسته به نوع نصب باید در هر طرف تقریبا ۱۵۰ میلیمتر فضای آزاد برای بازوی محرک وجود داشته باشد.

ضمنا برای باز شدن به سمت بیرون ، نیاز به تهیه یک اتصال به چهارچوب مخصوص می باشد.

نصب اتصالات جک یوتاب بر روی درب

نصب اتصالات لنگه درب و چهار چوب پس از انتخاب ابعاد B  و A از جدول مربوطه صورت می پذیرد.

در مرحله ابتدایی نباید اتصالات را کاملا محکم نمود و با اگر برای نصب از جوش استفاده می شود باید به یک خال جوش بسنده نمود وپس از اطمینان از مکان صحیح یراق آلات آنها را محکم کاری نمود.

بازوی محرک را با پیچ و مهره موجود، به اتصالات درب و چهارچوب متصل نمایید.

بازوی جک یوتاب را بر طبق توضیحات یاد شده خلاص نمایید یعنی میله سر بازو به راحتی و با دست می چرخد و بیرون می آید.

درب باید به راحتی باز و بسته شود در غیر این صورت  اندازه های A  و B  را چک نموده و محل اتصالات را اصلاح نمایید.

مطمئن شوید در محدوده هایی که درب قرار است باز و بسته شود بدنه جک با درب و یا هر مانع دیگری برخورد نکند.

پس از اطمینان از صحیح بودن اندازه های A و B و حرکت روان درب، تمامی اتصالات را محکم نموده و توجه داشته باشد جوشکاری باعث نوسان برق خواهد شد ، لذا تا پایان جوشکاری به هیچ عنوان جعبه کنترل را به برق وصل ننمایید ، ضمنا قبل از جوش دادن اتصالات به چهارچوب و یا درب،بازوی محرک را جدا کرده و یا روی آن را بپوشانید تا جرقه ها و ….. به آن آسیبی نرسانند.

پس از اطمینان از محکم بودن اتصالات باید سنسورهای محدود کننده بازو تنظیم شوند.

ابتدا قاب آلمینیومی نشان داده شده در تصویر را پس از باز نمودن پیچ های مربوطه جدا نمایید و سپس طبق جدول ،تنظیمات سنسورهای محدود کننده بازوی جک (REED SWITCH) را انجام دهید.

همانطور که دیده می شود ابتدا ۳ عدد پیچ مربوط به قاب آلمینیومی را باز نموده و پوشش را جدا نمایید.

برای باز شدن هرچقدر سنسور را به سمت + ببریم ، درب بازتر خواهد بود. دقت شود پس از تنظیم ، پیچ سنسور کاملا محکم شود تا موقعیت سنسور ثابت بماند.

برای بسته شدن،هرچقدر سنسور را به سمت + ببریم،درب بسته تر خواهد شد.دقت شود پس از تنظیم ، پیچ سنسور کاملا محکم شود تا موقعیت سنسور ثابت بماند.

نحوه کار کردن اهرم خلاص کن در صورت قطع برق – آزاد کردن بازوی یوتاب

از این دستورالعمل فقط زمانی باید استفاده کرد که از دستگاه ریموت کنترل استفاده نمی شود و مطمئن باشیم که بطور اتفاقی روشن نمی شود.

۱- ضمن قرار دان کلید در داخل قفل بازوی جک ( جهش فلش ۱) اهرم خلاص کن قرمز رنگ را بطرف جلو ( جهش فلش ۲) فشار دهید.

۲- کلید را در جهت عقربه های ساعت تا ۹۰ درجه بچرخانید و سپس اهرم را رها نموده تا به سمت عقب باز گردد.(در صورت عدم برگشت ، اهرم را آهسته به سمت ته جک یعنی محل اتصال بازو به اتصالات درب بکشید).

۳- با حرکت اهرم به سمت عقب ( حدود ۵ سانتی متر ) بازو خلاص گشته و می توان درب را با دست باز یا بسته نمود.

نکته: خلاص کردن ابتدا بر روی درب ۱ و سپس بر روی درب ۲ صورت می گیرد و در صورت وجود قفل ، ابتدا قفل باز شود.

۴- برای درگیر کردن بازوی جک ، اهرم خلاص کن قرمز رنگ را به نحوی فشار دهید که تا انتها در داخل کفه ( جهت فلش ) قرار گیرد.

( در صورتی که اهرم خلاص کن گیر کرد  می بایستی ضمن فشار ، درب را با دست کمی باز یا بسته نموده تا اهرم کاملا جا رود ، کلید قفل باید در وضعیتی عمودی قرار گیرد.)

۵- سپس کلید را حدودا ۹۰ درجه در جهت خلاف عقربه های ساعت بچرخانید.با رها کردن اهرم می بایست اهرم در جای خود ثابت بوده  و به سمت عقب بر نگردد.پس از اتمام کار می بایست کلید را از روی بازوی جک برداشت.

اطلاعات باکس کنترل الکترونیکی جک یوتاب – کاتالوگ نصب جک یوتاب

هشدار قبل از راه اندازی مدار فرمان جک یوتاب

  • قبل از انجام هر کاری مانند انجام اتصالات ، سرویس و نگهداری… حتما دستگاه را از برق بکشید.
  • قبل از نصب ، دفترچه راهنما را به دقت مطالعه نمایید بی دقتی در نصب احتمال آسیب جانی دارد.
  • قبل از نصب دستگاه، باید از صحت وضعیت مکانیکی درب ، اطمینان حاصل شود.
  • دستگاه ریموت کنترل دور از دسترس کودکان قرار گیرد.

مشخصات فنی و قابلیت های برد جک یوتاب

  • منبع تغذیه ۲۲۰ ولت ( با ۱۰ درصد تغییرات مجاز ) ۵۰ هرتز
  • مصرف حالت بی باری : ۱۵ ولت
  • فیوز ورودی برق : ۱ آمپر
  • قابل تنظیم بودن مدت زمان لازم برای باز و بسته شدن درب.
  • قابلیت بسته شدن خودکار: که مدت زمان لازم جهت شروع بسته شدن خودکار درب ، قابل برنامه ریزی می باشد.
  • چنانچه زمان بسته شدن درب ها مانعی جلوی چشمی ها ظاهر شود درب ها مجددا باز خواهند گشت.
  • قدرت بازوها قابل تنظیم می باشد.
  • یکی از لنگه ها قابلیت باز شدن به تنهایی را دارد.( بازوی شماره ۱ )
  • دستگاه قابلیت متصل شدن به باطری شارژی جهت ادامه کارکرد در موقع قطع شدن برق را دارد.  (دو عدد باطری ۱٫۳AH-12V)

طریقه نصب و جانمایی صحیح تجهیزات درب اتوماتیک الکتروپیک یوتاب ۶۸۹

شما می توانید در شکل زیر مکان صحیح قرار گیری تجهیزات درب اتوماتیک یوتاب را مشاهده کنید.

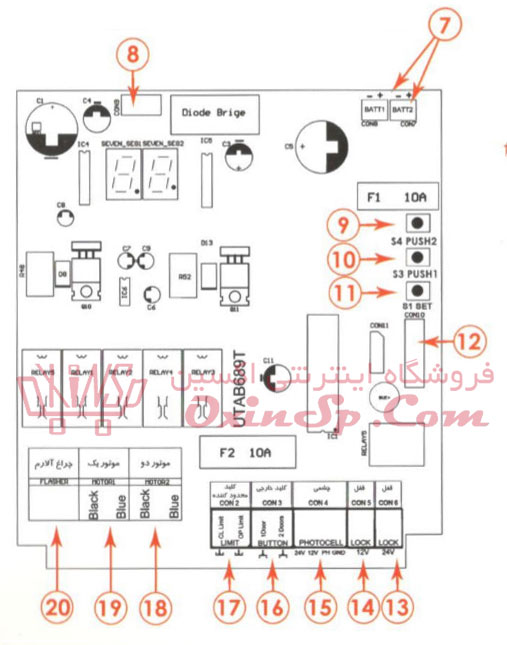

برد کنترل درب اتوماتیک یوتاب

  1. جک درب بازکن یوتاب
  2. جعبه کنترل یوتاب
  3. ریموت کنترل (فرستنده)
  4. چشمی (فرستنده)
  5. چشمی (گیرنده)
  6. چراغ آلارم
  7. باطری ۱٫۳AH-۱۲V
  8. تغذیه مدار
  9. کلید تک لنگه
  10. کلید دو لنگه
  11. کلید منو
  12. رسیور (گیرنده رادیویی)
  13. خروجی ۲۴ ولت برای قفل برقی
  14. خروجی ۱۲ ولت برای قفل برقی
  15. خروجی برای چشمی ها GND مشترک چشمی ها یا منفی – PH خروجی فتوسل یا سیم برگشت از فتوسل ترمینال NC – ترمینال ۱۲ ولت و ۲۴ ولت برای تغذیه برق مثبت چشمی بسته به نیاز
  16. کلید خارجی برای باز یا بسته کردن درب به صورت دستی یا افزودن بردهای رسیور جداگانه
  17. میکروسوئیچ محدود کننده برای اطلاعات بیشتر کمی پایین تر را مطالعه کنید.
  18. محل اتصال سیم های موتور ۲
  19. محل اتصال سیم های موتور ۱
  20. چراغ آلارم

در هنگام باز شدن موتور دری که اول باز می شود و قفل روی آن نصب می گردد را موتور ۱ محسوب می شود و موتور لنگه دیگر نیز موتور ۲ محسوب می شود.

در صوتری که درب ها به سمت بیرون باز شوند سیم ها ورودی آبی و مشکی هر موتور معکوس بسته می شوند. (سیم آبی به مشکی و سیم مشکی به آبی)

نحوه اتصال ترمینال ها در صورتی که از سوپیچ محدود کننده خارجی باز و بسته شدن استفاده شود به صورت فوق خواهد بود .

در این حالت باید از منو ایتم C5  را بر روی یک قرار داد.

ریموت کنترل ( فرستنده رادیویی ) بازوی الکترومکانیک یوتاب

فرکانس:  ۴۳۳/۹۲ مگاهرتز

ولتاژ تغذیه : ۱۲ ولت

باطری مورد استفاده در ریموت کنترل : ۱۲V-27A

اضافه کردن ریموت  جدید یوتاب

شناسایی دکمه های ریموت به برد رسیور ( تنظیم ریموت ) – در حالت دو لنگه

  • کلید (LEARN BUTTON) را برای شناسایی دکمه ای از ریموت که می خواهید بعنوان کنترل باز و بسته کردن ۲ لنگه عمل کند،یک بار فشار دهید.
  • چراغ (LEARN LED) روشن خواهد شد.
  • دکمه مورد نظر ریموت را فشار داده و حدود ۱۰ الی ۱۵ ثانیه نگه دارید
  • در این وضعیت چراغ رسیور ریموت بر روی برد اصلی یوتاب ۵ بار با فاصله زمانی یک ثانیه روشن و خاموش می شود.
  • تا خاموش شدن چراغ فوق باید کلید ریموت را فشار داده و راها نکنید.

شناسایی دکمه های ریموت به برد رسیور ( تنظیم ریموت ) در حالت تک لنگه

  • کلید ( LEARN BUTTON) را برای شناسایی دکمه ای از ریموت که می خواهید به عنوان کنترل باز و بسته کردن ۱ لنگه عمل کند،  دو بار فشار دهید.
  • چراغ (LEARN LED) روشن- خاموش و روشن خواهد شد.
  • چراغ (LEARN LED) روشن خواهد شد.
  • دکمه مورد نظر ریموت را فشار داده و حدود ۱۰ الی ۱۵ ثانیه نگه دارید.
  • در این وضعیت چراغ رسیور ریموت بر روی برد اصلی یوتاب ۴ بار با فاصله زمانی یک ثانیه روشن و خاموش می شود.
  • تا خاموش شدن چراغ فوق باید کلید ریموت را فشار داده و راها نکنید.

پاک کردن گزینه ها تمام ریموت های جک یوتاب

  • کلید ( LEARN BUTTON) را فشار دهید و نگه دارید
  • چراغ (LEARN LED) برای چند ثانیه روشن شده سپس خاموش شود.
  • با این عمل تمام ریموت هایی که تا به حال برای گیرنده تنظیم شده بودند ، پاک خواهند شد.

راهنمای نصب سنسور چشمی ( فرستنده و گیرنده IR) جک یوتاب

مشخصات فنی:

فناوری: مادون قرمز

فاصله : کمتر از ۱۵ متر (میزان فاصله تا ۳۰ درصد ، در شرایط بد آب و هوایی کاهش می یابد).

فرکانس مرکزی: ۱٫۹۲ کیلوهرتز

ولتاژ تغذیه چشمی: ۱۲ ولت تا ۲۴ ولت (AC/DC)

طول موج: ۹۴۰ نانو متر

جریان مصرفی : بخش فرستنده ۳۰ میلی آمپر – بخش گیرنده ۱۵ میلی آمپر

دمای کارکرد: ۲۰- تا ۷۰+ سانتیگراد

در زمان نصب چشمی باید به این نکته توجه داشت که یکی از چشمی ها فرستنده (TX) و دیگری گیرنده (RX) است.

با توجه به اینکه چشمی گیرنده توسط ۳ رشته سیم به باکس کنترلی متصل می شود،در نتیجه چشمی گیرنده به باکس کنترلی نزدیکتر نصب شود. چشمی ها باید در ارتفاع ۵۰-۳۰ سانتی متر از سطح زمین و خارج از محدوده حرکت درب ها و روبروی هم نصب گردند. همچنین در گیرنده یکی از ترمینال ها به اسم COM باید به منفی (زمین) متصل گردد.توجه نمایید که در هنگام نصب فاصله عمودی چشمی گیرنده و فرستنده از ۵ سانتی متر تجاوز نکند و همچنین سطوح نصب صاف باشند.

راهنمای نصب چراغ آلارم یا فلاشر جک یوتاب

مشخصات فنی :

ولتاژ تغذیه لامپ ۲۴ ولت

برای تغذیه چراغ آلام ، یک رشته سیم با مشخصات حداقل ۰٫۵*۲ افشان از ترمینال های مشخص شده در برد اصلی جک به نام FLASHER به سیم های چراغ آلارم متصل می کنیم.

برای سیم آنتن از یک رشته سیم کواکسیال با شماره RG-58 به ترتیب زیر استفاده می شود.

ابتدا سر وسط سیم کواکسیال را ، به ترتیب ۲ پین روی برد RECIVER که با ANT مشخص شده است وصل نمائید.

سپس سیم کناری آنرا تابانده و به GND ترمینال ۲ پین،وصل نموده و سر دیگر سیم رابط را از سوراخ کف آلارم عبور داده و فقط سر وسط سیم کواکسیال را به آنتن متصل نمائید.(ترجیحا با کابل شو)

سیم کناری در این سمت استفاده نمی شود و باید دقت شود با سیم وسطی اتصال نداشته باشد.

تنظیمات AUTO CLOSING در برد اصلی یوتاب – کاتالوگ نصب جک یوتاب

شما برای تنظیمات AUTO CLOSING در برد اصلی یوتاب باید مراحل زیر را سپری کنید.

تنظیمات AUTO CLOSING  تنظیماتی است که برد پس از گذشت مدت زمان معلوم شده توسط شما درب به صورت اتوماتیک بسته می شود.

جهت فعال یا غیر فعال نمودن سیستم AUTO CLOSING کلیدهای فشاری S1 و S4 را بطور همزمان فشار دهید.

لازم به ذکر است در صورت فعال نمودن AUTO CLOSING سیستم عبارت (AU) و با غیر فعال نمودن سیستم عبارت (.   .) در صفحه نمایش ظاهر می گردد.

مراحل راه اندازی و تنظیمات جک یوتاب

شما می توانید با تغییر پارمتر های زیر در برد اصلی جک یوتاب تنظیمات این برد را انجام دهید.

برای وارد شدن به تنظیمات برد جک یوتاب ابتدا شما باید دکمه S1 را فشرده و با دکمه های S3 و S4 پارمتر های تغییر دهید.

برای وارد شدن به تنیمات برد جک یوتاب ابتدا دکمه ی S1  یا دکمه SET را بزنید

با هر بار زدن دکمه ی SET  به پارامتر بعدی می روید

با زدن دکمه ی S3 و S4 می توانید پامتر انتخاب شده از مرحله قبل را تغییر کم یا زیاد کنید.

در انتها بعد از اعمال تغییرات مورد نظر با زدن دکمه ست به اخرین پارمتر برسید بعد یک بار دیگر دکمه ست را بزنید و برد با زدن سه بوق Di,DiDi تغییرات شما را ذخیره می کند.

P1 کل زمان باز یا بسته شدن است که پیش فرض آن ۵۵ ثانیه است

P2 زمان راه اندازی سریع تر شروع حرکت درب ۱ در هنگام باز شدن می باشد که پیش فرض آن ۵ ثانیه است.

P3 زمان راه اندازی سریع تر شروع حرکت درب ۲ در هنگام باز شدن می باشد که پیش فرض آن ۵ ثانیه است.

P4 قدرت حرکت موتور ۱ میباشد که پیش فرض آن عدد ۶۰ است.

P5 قدرت حرکت موتور ۲ میباشد که پیش فرض آن عدد ۶۰ است.

P6 تاخیر بین دو درب در هنگام باز و بسته شدن میباشد که پیش فرض آن ۶ ثانیه است.

P7 زمان لازم برای بسته شدن خودکار درب می باشد که پیش فرض آن ۹۰ ثانیه است.

P8 میزان کندی حرکت در انتهای بسته شدن درب ۱ می باشد که پیش فرض آن عدد ۰ است.

P9 میزان کندی حرکت در انتهای بسته شدن درب ۲ می باشد که پیش فرض آن عدد ۰ است.

C1 زمان راه اندازی سریع شروع حرکت درب ۱ در هنگام بسته شدن می باشد که پیش فرض آن  ۵ ثانیه است.

C2 زمان راه اندازی سریع شروع حرکت درب ۲ در هنگام بسته شدن می باشد که پیش فرض آن  ۵ ثانیه است.

C3 درصورتی که بر روی عدد (۱) تنظیم شده باشد کلیه تنظیمات به حالت تنظیمات کارخانه ای باز خواهد گشت که پیش فرض آن عدد ۰  است.

C4 فعال نمودن عملکرد چشمی در هنگام باز نمودن درب می باشد.در صورتی که (۱) باشد در هنگام باز نمودن درب اگر شی از مقابل چشمی عبور نماید درب از حرکت می ایستد که پیش فرض آن عدد ۰ است.

C5 فعال نمودن میکرو سوئیچ های LIMITER می باشد.در صورتی که (۱) باشد LIMITER فعال است و در غیر این صورت LIMITER غیر فعال است که پیش فرض آن عدد ۰ است.

SP مقدار حرکت درب برای دور اندازی در زمان بسته شده به صورت پیش فرض ۶۰ است در صورت افزایش و تغیر به پارامتر های ۷۰ یا ۸۰ درب در ۷۰ درجه یا ۸۰ درجه دور اندازی می کند و سرعت خود را می کاهد تا درب هنگام بستن ضربه نزند.

برای خرید این محصول به لینک جک پارکینگی یوتاب مراجعه کنید.

27 دیدگاه در “کاتالوگ نصب جک یوتاب

  1. رضا کوشافر گفت:

    سلام سپاسگزارم از لطف شما من لذت بردم ازتوضیحات نوشته شده در سایت شما برای تنظیمات درب یوتاب بازم سپاسگزارم

  2. مجتبی گفت:

    سلام حقیقتا عالی مفید بود تشکر از شما

  3. سعید گفت:

    سلام روی رسیور دکمه لرن نداره چطور میتونم ریموتم رو ست کنم

    1. باید یه دکمه داشته باشه اگر نداره من اطلاع ندارم میتونید از برد یه عکس ارسال کنید

  4. حمیدی گفت:

    سلام وقت بخیر رسیور بنده دکمه لرن نداره میشه لطف کنید چطور کد دهی کنم

    1. معمولا یه دکمه لرن روی رسیور هست مگر اینکه بردتون عوض شده باشه لطف کنید عکس برد رو برام به خط 09356090123 ارسال کنید.
      چک کنم بهتون نتیجه بدم

  5. شهروز گفت:

    سلام
    ترانس برد چند امپر است.

    1. با درود ترانس برد جک یوتاب یوتاب 24 ولت 5 آمپر هست

  6. حمید گفت:

    سلام خسته نباشید میشه گفت تنهاترین وبهترین سایتی که درمورد جک توضیح داده شده شما هستید خیلی ممنون

  7. محمد باقر گفت:

    سلام
    درب خونه ما موقعی که بسته میشه همش فشار میاره که بیشتر بسته بشه ( یه ریزه کوتاه برداشتن مقدار c c1 رو . خیلی کم در حد میلیمتر )
    ولی خب همش میخواد فشار بیاره .
    بجز جلو کشیدن محل اتصال جک با در ، راه حل دیگه ای هست . میشه از تو تنظیمات برد کاری کرد یا فقط باید جلو کشیده بشه ؟؟؟
    بعد از این که درب رو بستیم دوباره با ریموت میزنیم که خاموش بشه .
    لطفا راهنمایی کنید.

    1. دو تا میکروسویچ داره زیر جک جلویی رو کمی به سمت عقب بکیشد

    2. با تنظیم تایم تغییر در برنامه ریزی جک نمی شه توی جک یوتاب تنظیمات حد باز شدن و بسته شدن جک توسط میکروسویچ های زیر جک انجام میشه

  8. خزایی گفت:

    سلام
    وقت ب خیر
    ممنونم از توضیحات زیباتون کامل و جامع
    ی سوال از خدمتتون داشتم توی برد جک های پارکینگ اخطار PHمیده جک ها هم یکی در میان باز و بسته میشه ایراد از چیه میشه لطفا راهنمایی کنید

    1. خطای ph مربوط به چشمی ها هست و باید مسیر چشمی ها برسی بشه

  9. احمد گفت:

    سلام وخسته نباشید لطفا طریقه سیم بندی قفل سیزا روی جک رو توضیح بدید ممنون از سایت خوبتون

    1. درود سیم های قفل برقی رو به ترمینال lock برد جک یوتاب وصل کنید

  10. ahmadkhoshfekr4 گفت:

    ممنون از راهنمایی که از طریق تماس فرمودید

  11. مهدی مجیدی گفت:

    عالی بود
    ممنون

    1. ممنون از نظر زیباتون در مورد مقاله مربوط به نصب جک بازویی

  12. رضا گفت:

    سلام. خشید تنظیم محدوده باز و بسته شدن جک یوتاب 24 ولت از تنظیمات برد امکان پذیر نیست اصلا؟ یعنی فقط بامیکروسوییچ های زیر جک باید تنظیم بشه؟ ممنون میشم رانهمایی کنید.

    1. سلام زیر پیستون بازو دو تا پیچ هست باز کنید دو تا میکرو سویچ هست با جول و عقب کردینشون می تونید این محدوده رو تنظیم کنید

  13. mehdi.ahwazi@gmail.com گفت:

    سلام
    درب ۲ زمان بسته شدن کامل بسته نمیشود و نیمه باز میماند
    البته بعضی وقت ها اینطور میشود
    لطفاً راهنمایی کنید

    1. چند احتمال وجود داره یک سیم عقب بازو قطعی داشته باشه ، دو یه برد توی قسمت عقب هست اتصالات اون رو چک کنید اگه درست بود رله ها رو تعویض کنید سه موتور زغال تموم کرده باشه که میشه زغال رو تعویض کنید البته در این مورد بهتره موتور تعویض بشه چهار میکرو سویچ قسمت جلو بازو خراب شده باشه

  14. mehdi.ahwazi@gmail.com گفت:

    میکروسوییچ زیر بازو را هم به سمت + تا آخر بردم اما درب کامل بسته نمیشود

دیدگاهتان را بنویسید
