از سری مقالات آموزشی اعلام سرقت در اینجا درباره کاتالوگ دزدگیر آنیک مدل ANIK 560 برای شما عزیزان توضیح خواهیم داد.

این مقاله حاصل تجربیات گروه آموزش فروشگاه اینترنتی اکسین اس پی بوده و خواهشمندم در صورت کپی برداری نام وب سایت را قید کنید.

شما می توانید از طریق لینک زیر پکیج دزدگیر آنیک مدل A560 را خریداری کنید.

راهنمای نصب و راه اندازی دزدگیر سیم کارتی – کاتالوگ دزدگیر آنیک مدل ANIK 560

لطفا قبل از روشن کردن دستگاه این دفترچه را مطالعه کنید.

  • رمز پیش فرض در کلیه مراحل برنامه ریزی و کنترل دستگاه ۰۰۰۰ می باشد.
  • اگر از سیم کارت جدید استفاده می کنید آن را داخل گوشی گذاشته و حتما پین کد آن را غیر فعال کنید.
  • برای استفاده از هر زون، جامپر مربوط به آن را که در بالای ترمینال زون قرار گرفته، بردارید.
  • در صورتی که شماره گیری در حالت TONE (تن) انجام نشد می بایست از طریق حالت PULSE (پالس) نیز تست نمایید.
  • نرم افزار های ios , Android دستگاه دزدگیر سیمکارتی به جهت کاهش اشتباهات در نوشتن پیام و افزایش سطح امنیت دستگاه، ارائه شده است.
  • تنظیمات پیش فرض دستگاه : الف) حالت تلفن : TONE. ب) مدت زمان آژیر : ۳۰ ثانیه. ج) مدت زمان تاخیر بر روی زون ۲ : صفر ثانیه. د) تمامی زون ها در حالت نرمال می باشند(حالت های دینگ دانگ، نیمه فعال، ۲۴ ساعته تنظیم نشده است).
  • برای نصب دستگاه، از خروج برد خودداری کرده و از مکان های تعبیه شده به جهت اتصال پیچ به سطح مورد نظر استفاده نمایید.
  • برای کارآیی بهتر گیرنده ریموت دستگاه، آنتن فلزی را تا انتها بیرون بکشید.
  • دستگاه دارای چندین مسیر برای ورود سیم است، سیم ها را به نحوی مرتب نمایید که هیچ کدام از آن ها به ترانس اتصال پیدا نکند و از روی بُرد دستگاه عبور نکند.
  • دستگاه باید حداقل ۲۰ سانتی متر با اشیاء اطراف فاصله داشته باشد، این فاصله جهت بهبود کارایی و خنک شدن دستگاه الزامی است.
  • سنسورهای بیسیم نسبت به نویز حساس بوده و در هنگام تماس و یا پیام کوتاه ممکن است سنسورها تحریک شود، برای کارکرد صحیح سنسورهای بی سیم باید حداقل ۲ متر با دستگاه فاصله داشته باشند.
  • دستگاه در هنگام شماره گیری حافظه های خالی را حذف می کند بنابراین اجباری برای ذخیره شماره در تمام حافظه ها وجود ندارد.

تعریف اصطلاحات – کاتالوگ دزدگیر آنیک مدل ANIK 560

  • ZONE : ناحیه
  • ARM : فعال ( مسلح )
  • ALARM : هشدار
  • POWER : برق
  • DISARM : غیر فعال ( غیر مسلح )
  • OUT : خروجی ( رله )
  • PIR : سنسور حرکتی
  • DETECTOR : آشکار ساز
  • SIR) SIREN) : آژیر پیزو
  • TRIGGER : تحریک کننده
  • (speaker (SP : بلندگو
  • AUX : خروجی تغذیه جهت سنسورها
  • BAT : باتری
  • TEL : خط تلفن
  • جامپر : دو پایه از برد را به هم متصل می کند.

راهنمای سریع پانل – کاتالوگ دزدگیر آنیک مدل ANIK 560

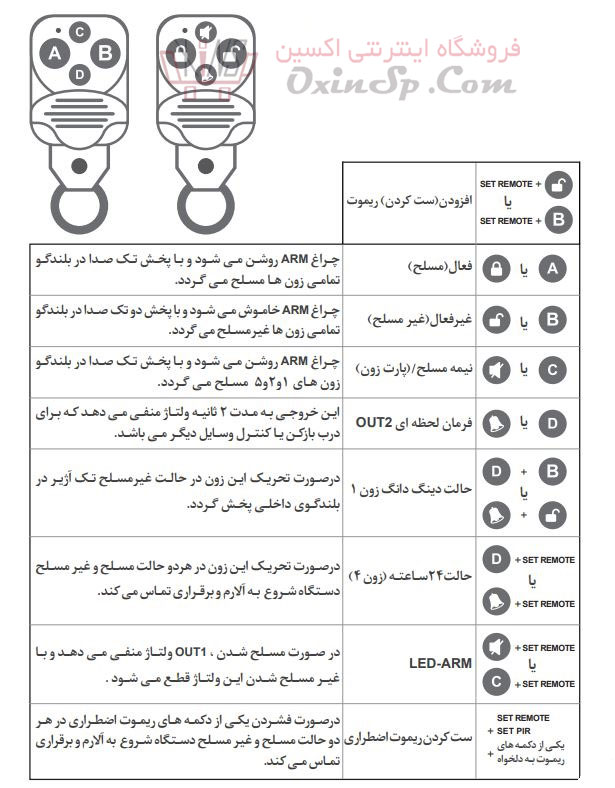

راهنمای سریع ریموت و استفاده از دستگاه برای کاربر – کاتالوگ دزدگیر آنیک مدل ANIK 560

توجه : ۲ نوع ریموت ممکن است در بسته بندی دستگاه قرار داده شده باشد.

تفاوتی در ساختار و عملکرد ریموت ها نیست فقط شکل دکمه ها با هم تفاوت دارد.

راهنمای سریع زون با سیم و بیسیم – کاتالوگ دزدگیر آنیک مدل ANIK 560

راهنمای سریع برنامه ریزی دستگاه از طریق پنل – کاتالوگ دزدگیر آنیک مدل ANIK 560

راهنمای سریع برنامه ریزی دستگاه از طریق پیام – کاتالوگ دزدگیر آنیک مدل ANIK 560

بخش اول – کاتالوگ دزدگیر آنیک مدل ANIK 560

راهنمای سریع مراحل نصب و برنامه ریزی دستگاه

  1. روش نصب دستگاه دزدگیر و سیم کشی و قراردادن سنسورها : اتصال سیم برق، خط تلفن، بلندگو، … – نصب تقویت کننده برد ریموت – زون های NC ، NO – روش سری کردن سنسورها – کنترل وسایل برقی توسط رله – نحوه نصب اسپلیتر (نویز گیر خط تلفن).
  2. قرار دادن سیمکارت در دستگاه دزدگیر : حذف پین کد و برقراری یک تماس، نحوه جای گذاری سیم کارت.
  3. روشن کردن : تمامی سیم کشی ها و جهت های آن را چک کنید، بهتر است برای اولین بار دستگاه را ریست کنید. در حالت عادی ۳۰ ثانیه طول می کشد تا به طور کامل دستگاه راه اندازی شود.
  4. ضبط و پخش صدای آلارم سرقت.
  5. افزودن ریموت.
  6. تنظیمات زون : حالت های دینگ دانگ – تاخیری – ۲۴ ساعته – ریموت اضطراری – نیمه مسلح – روش تنظیم سنسورهای بیسیم – ست کردن سنسورهای بی سیم.
  7. برنامه ریزی از طریق پنل ( صفحه کلید ) : ذخیره شماره تلفن – ریست دستگاه و …
  8. برنامه ریزی از طریق پیام کوتاه : گزارش محرمانه – نام گذاری زون ها (فارسی یا انگلیسی) – گزارش دوره ای شارژ – تنظیم متن آلارم – تغییر زبان.
  9. کنترل دستگاه از طریق تماس صوتی : مسلح و غیر مسلح کردن دستگاه – کنترل خروجی ها.
  10. نصب نرم افزار ( Android , ios ) : چگونگی نصب و کار با نرم افزار.
  11. تست دستگاه : میزان آنتن دهی و اعتبار شارژ سیم کارت – برد ریموت – عملکرد صحیح زون ها – پخش صدا و آژیر.

تصویر دستگاه – کاتالوگ دزدگیر آنیک مدل ANIK 560

  1. ورودی برق ۲۲۰ v
  2. اتصال ترانس به برد دستگاه
  3. آنتن GSM
  4. چراغ میزان آنتن دهی سیم کارت
  5. گیره نگهدارنده برد
  6. فیوز ۴ A برای باطری
  7. فیوز ۲ A برای AUX ( تغذیه سنسورها )
  8. فیوز ۴ A برای بلندگو بیرونی
  9. سوکت سیم کارت ( محل قرار گرفتن سیم کارت )
  10. چراغ تغذیه دستگاه
  11. دکمه ست کردن ریموت
  12. دکمه ست کردن سنسور بی سیم
  13. سوکت بلند گو داخلی
  14. سوکت کابل درب دستگاه
  15. میکروفن
  16. جامپر مربوط به زون
  17. جامپر NC و NO زون ۴
  18. جامپر برد RXD
  19. سوکت برد RXD
  20. سوکت آنتن ریموت
  21. آنتن فلزی ( برد ریموت )
  22. جامپر CHECK LINE
  23. جامپر CHECK POWER

نحوه نصب و سیم بندی دستگاه – کاتالوگ دزدگیر آنیک مدل ANIK 560

نحوه نصب اسپلیتر ( نویز گیر خط تلفن )

انواع ترمینال دستگاه و توضیحات آن – کاتالوگ دزدگیر آنیک مدل ANIK 560

ترمینال باتری ( BAT )

با دقت در رعایت جهت ، سیم های باتری را وصل کنید. سیم قرمز به مثبت و سیم مشکی به منفی وصل شود. این مسیر به یک فیوز ۴ آمپر مجهز است.

۱۳v ) AUX )

تغذیه کلیه چشم ها را با حفظ جهت به طور موازی به هم وصل کنید. سپس با رعایت جهت صحیح آنرا به ترمینال AUX وصل کنید. این مسیر مجهز به یک فیوز ۲ آمپر است.

خروجی برای آژیر (SIR)

اگر از آژیر استفاده می کنید، سیم های آن را با رعایت جهت صحیح به ترمینال SIR وصل کنیدو برای تنظیم نوع تک آژیر به صفحه ۳۷ مراجعه کنید.

خروجی برای بلندگوها (SP)

بلندگوها را به طور موازی به هم وصل کنید ( حداکثر ۲ بلندگوی ۸ اهم ۲۵ وات ) سپس آنها را به ترمینال SP وصل کنید. این مسیر به فیوز ۴ آمپر مجهز است. برای تنظیم نوع تک آژیر به صفحه ۳۷ مراجعه کنید.

TEL ( خط تلفن )

این ترمینال جهت اتصال به خط تلفن طراحی شده است. در صورت استفاده از اینترنت بر روی خط، حتما باید از اسپلیتر ( نویزگیر خط تلفن ) استفاده کنید.

ترمینال (A / D)

ولتاژ لحظه ای منفی روی ترمینال A دزدگیر را مسلح می کند (ARM) و ولتاژ لحظه ای منفی روی ترمینال D دزدگیر را غیر مسلح می کند (DISARM).

ترمینال RS485 ( خروجی جهت اتصال به کیپد ) – کاتالوگ دزدگیر آنیک مدل ANIK 560

این ترمینال جهت اتصال به کیپد حرفه ای طراحی شده است که ارتباط این دو دستگاه از طریق پروتکل RS485 می باشد و به صورت دو طرفه عمل می کند.

بدین صورت که می توان از طریق ۴ رشته سیم ارتباطی ۲ سیم برای تغذیه و ۲ سیم برای تبادل اطلاعات بین کیپد و دزدگیر را کنترل ( مسلح ، غیر مسلح ، نیمه مسلح ) نمود و همچنین تایم تاخیری دستگاه و رمز اصلی دستگاه را تغییر داد.

از طرف دیگر وضعیت دزدگیر شامل مسلح یا عیر مسلح بودن دستگاه – باز بودن زون ها – وضعیت خط تلفن ، برق و خروجی را نیز روی نمایشگر کیپد مشاهده کرد.

این کی پد همچنین قابلیت ذخیره ۱۰ رمز مختلف را دارد یعنی تا ۱۰ کاربر مختلف می توانند دزدگیر را کنترل کنند و در صورت فعال بودن گزارش محرمانه شماره کاربری که دزدگیر را کنترل کرده باشد به مدیر ارسال می شود.

سوکت ۴ پین سفید رنگ ( سوکت افزایش برد ریموت برد RxD )

در صورتی که فاصله درب ساختمان تا مکان نصب دزدگیر زیاد باشد و ریموت ها به درستی عمل نکند می توان با قرار دادن یک برد مخصوص (برد RxD ) در محل ورودی ساختمان ( معمولاً در کاور بلندگو قرار داده می شود ).

با اتصال از طریق ۴ رشته سیم به این سوکت برد ریموت ها را افزایش داد ( می توانید تا ۲۰۰ متر طول سیم برد RxD را افزایش دهید).

فقط در صورت استفاده از این برد می بایست جامپر مربوطه را در سر جای خود قرار داد.

توجه : جامپر را در صورتی قرار دهید که سوکت افزایش برد ریموت ( برد RxD ) در سر جای خود باشد در غیر اینصورت ریموت ها عمل نمی کند.

محل قرار گرفتن این جامپر بالای سوکت ۴ پین سفید رنگ می باشد.

زون ها ( Z1, Z2, Z3, Z4.nc, Z4.no ) – کاتالوگ دزدگیر آنیک مدل ANIK 560

در صورت نیاز به اتصال بیش از یک سنسور به هر زون باید متناسب با حالت NC یا NO به دو صورت سری یا موازی به ترمینال زون مورد نظر وصل نمود.

روش بستن سنسورهای NC به صورت سری :

توجه : تعداد چشم هایی را که می توان به صورت سری به هم وصل کرد به مجموع متراژ سیم کشی چشم ها بستگی دارد ولی به طور معمول می توان تا ۸ چشم را به صورت سری به هر زون متصل نمود.

انواع زون ها :

  • زون ( NORMAL CLOSE ( NC یعنی اتصال بین دو پایه زون در حالت عادی بسته است و در صورت باز شدن این مسیر دستگاه شروع به آلارم می کند.
  • زون های ۱ و ۲ و ۳ ( z3 , z2 , z1 ) به صورت NC می باشد.
  • زون ( NORMAL OPEN ( NO این زون بر عکس زون NC است یعنی اتصال بین دو پایه زون در حالت عادی باز است و در صورت بسته شدن این مسیر دزدگیر شروع به آلارم می کند.
  • زون ۴ (z4) می تواند به دو صورت NC و NO انتخاب شود(با تغییر جامپر کنار زون ۴ (Z4) می توانید وضعیت NC یا NO زون ۴ را انتخاب نمایید).

توجه : از زون ۴ (z4) فقط می توان در یکی از حالت های NC یا NO استفاده کرد که در صورت استفاده از حالت NC، ترمینال NO بلا استفاده قرار می گیرد و بالعکس .

خروجی ها (out1 – out2)

از خروجی های دستگاه می توان برای کنترل وسایل برقی مانند لامپ، کولر، جک، کرکره برقی و … استفاده نمود بدین معنی که می توان از طریق تماس، پیام و یا نرم افزار ، وسایل برقی را از راه دور خاموش یا روشن نمود.

در این دستگاه دو خروجی داریم : out1 و out2

خروجی حداکثر ۱۰۰ میلی آمپر جهت اتصال به رله می باشد و برای کنترل وسایل برقی حتما باید از رله استفاده شود.

Out1 :

این خروجی ۲ حالت دارد که فقط می تواند در یکی از حالت ها استفاده گردد.

  • حالت اول : در این حالت به عنوان یک خروجی آزاد عمل می کند.
  • حالت دوم : (LED-ARM1) در این حالت با مسلح شدن دزدگیر، خروجی ولتاژ منفی می دهد و با غیر مسلح شدن دزدگیر ، این ولتاژ منفی قطع می شود.

توجه : در صورتی که اگر از این خروجی در حالت LED-ARM استفاده نمایید، نمی توان آن را با تماس یا پیام خاموش یا روشن نمود.

برای فعال کردن این حالت ، دکمه SET REMOT بر روی برد را نگه داشته و دکمه قطع صدا یا C ریموت را بزنید برای غیر فعال کردن این حالت به همین شکل عمل کنید.

Out2 :

این خروجی نیز به عنوان یک خروجی آزاد عمل می کند که توسط ریموت نیز قابل کنترل می باشد.

اگر دکمه وصل صدا یا D را نگه دارید، دستگاه به صورت لحظه ای خروجی منفی می دهد.

این فرمان برای راه اندازی رله در بازکن مناسب است.

برای استفاده از خروجی ها نیاز به یک رله ۱۲ ولت مجزا می باشد، خروجی ها دستگاه منفی (GND) می باشد

برای استفاده از رله نیاز است که دو سر بویین رله را به OUT- و AUX+ وصل نمود.

می توان از پایه های NO ,NC ,COM (برای پیدا کردن اسم پایه ها از اهم متر استفاده نمایید) برای خاموش و روشن کردن وسایل برقی استفاده نمود (حداکثر جریان عبوری از رله ۷آمپر میباشد).

برای آسانتر و سریعتر بودن کار می توانید از بردهای تک رله یا چهار رله تولید خود شرکت استفاده نمایید.

در شکل زیر نحوه اتصال لامپ به برد تک رله توضیح داده شده است.

بخش دوم سیم کارت – کاتالوگ دزدگیر آنیک مدل ANIK 560

اگر از سیم کارت جدید استفاده می کنید آن را داخل گوشی گذاشته و حتما پین کد آن را غیر فعال کنید.

توجه : اگر از سیمکارت همراه اول برای اولین دفعه استفاده می کنید، قبل از استفاده حتما نیاز به فعال سازی تماس دارند، برای فعال سازی تماس، سیم کارت را داخل گوشی گذاشته شود.

اپراتور همراه اول برای سیم کارت های جدید در ابتدا بخشی را فعال کرده که باید با شماره ای دلخواه تماس گرفته شود، بعد از تماس، زبان مورد نظر خود را انتخاب کرده و تایید کنید.

حتماً این مرحله در سیم کارت های جدید همراه اول انجام شود. در غیر این صورت دستگاه دزدگیر تماس برقرار نمی کند (فقط پیام ارسال می کند) به این علت که هر بار دستگاه شروع به تماس می کند وارد بخش تغییر زبان می شود و تماس ادامه پیدا نمی کند.

این دستگاه قابلیت کار کردن با هر دو نوع زبان را دارا می باشد و تفاوتی بین نوع زبان انتخاب شده وجود ندارد.

  • در صورت امکان برای ارائه کارآیی بهتر دستگاه از سیم کارت همراه اول استفاده شود.
  • برای آنتن دهی بهتر دستگاه از سیم کارت های یک تکه و عادی استفاده نمایید و لطفا از سیم کارت های سه پانچ ( عادی ، میکرو نانو ) استفاده ننمایید.
  • بهتر است سیم کارت های نسل ۴ ( یو سیم یا G4 ) استفاده نشود.
  • از شارژ سیم کارت داخل دستگاه اطمینان حاصل فرمایید.
  • سیم کارت معمولا وقتی می سوزد که صحیح از آن استفاده نکنید.

صدمه فیزیکی ، نمناکی یا تماس با رطوبت ، قرار گرفتن در معرض نور خورشید ، لمس یا آغشتن صفحه طلایی آن به ذرات غبار ، چربی و … از عوامل دیگر خرابی و سوختن سیم کارت به شمار می رود.

توجه : LED سبز رنگی که روی برد کنار آنتن GSM می باشد نمایشگر آنتن دهی دستگاه می باشد.

در صورتی که دستگاه به طور کامل بالا آمده باشد اگر ۳ ثانیه یک بار این LED چشمک بزند بدین معنی است که سیم کارت آنتن می دهد و اگر پشت سر هم چشمک بزند یعنی که سیم کارت آنتن نمی دهد و خاموش می باشد.

با زدن دکمه (صفر) ۰ بر روی پنل می توانید میزان آنتن دهی دستگاه را چک کنید.

نحوه جایگذاری سیم کارت در سوکت سیم کارت – کاتالوگ دزدگیر آنیک مدل ANIK 560

توجه داشته باشید که سیم کارت در جهت صحیح و به طور کامل در محل خود قرار گیرد.

بخش سوم تنظیمات پنل – کاتالوگ دزدگیر آنیک مدل ANIK 560

در تمامی مراحل برنامه ریزی و تنظیمات دستگاه باید در حالت غیر مسلح (DISARM) باشد و در حالت مسلح (ARM) هیچ گونه دسترسی به منو دستگاه ندارید.

کلید * (ستاره) برای بازگشت به منوی قبل است.

ریست کردن دستگاه – کاتالوگ دزدگیر آنیک مدل ANIK 560

برق و باتری دستگاه را قطع نمایید ، سپس دکمه MEM را فشرده و نگه دارید، در همین حالت برق و یا باتری دستگاه را وصل کنید.

دکمه MEM را همچنان نگه دارید تا صدای بوق ممتد شنیده شود و کلمه RESET روی LCD نمایش داده شود، دکمه را رها کنید و منتظر بمانید تا دستگاه به صورت کامل راه اندازی شود.

توجه : در صورت فراموش کردن رمز عبور دستگاه باید از این طریق دستگاه را ریست کرده و دوباره اطلاعات را ذخیره کنید.

…RESET SYSTEM

با ریست کردن دستگاه تمامی برنامه ریزی ها ( شماره های داخل دستگاه ، ریموت ها ، سنسورهای بی سیم ، رمز دستگاه و … ) پاک می شود و به تنظیمات کارخانه باز می گردد.

ذخیره شماره تلفن در حافظه – کاتالوگ دزدگیر آنیک مدل ANIK 560

دستگاه دارای ۳۰ حافظه شماره تلفن می باشد که ۱۰ حافظه اول ( ۰ تا ۹ ) برای ارسال پیام کوتاه، ۱۰ حافظه دوم ( ۱۰ تا ۱۹ ) برای تماس از طریق سیم کارت و ۱۰ حافظه سوم ( ۲۰ تا ۲۹ ) برای تماس از طریق خط ثابت است.

شماره تلفن هایی که تمایل دارید به آنها پیام کوتاه ارسال شود در حافظه ۰ تا ۹ وارد کنید.

ENTER + شماره تلفن + ENTER + شماره حافظه ۰ تا ۹ + MEM →

شماره تلفن هایی که تمایل دارید از طریق سیم کارت (GSM) با آنها تماس گرفته شود در حافظه ۱۰ تا ۱۹ وارد کنید.(شماره تلفن ثابت با کد استان)

ENTER + شماره تلفن + ENTER + شماره حافظه ۱۰ تا ۱۹ + MEM →

شماره تلفن هایی که تمایل دارید از طریق خط تلفن ثابت (LINE) با آنها تماس گرفته شود در حافظه ۲۰ تا ۲۹ وارد کنید. ( شماره تلفت ثابت بدون کد استان )

ENTER + شماره تلفن + ENTER + شماره حافظه ۲۰ تا ۲۹ + MEM →

مشاهده شماره های داخل حافظه – کاتالوگ دزدگیر آنیک

CHECK + شماره حافظه + MEM

با زدن مجدد کلید CHECK در این مرحله شماره های بعدی را مشاهده خواهید کرد.

پاک کردن شماره های داخل حافظه – کاتالوگ دزدگیر آنیک

ENTER + ENTER + شماره حافظه + MEM

تست شماره گیری و ارسال پیام کوتاه – کاتالوگ دزدگیر آنیک

MESSAGE + شماره حافظه + MEM

در این حالت در صورت وارد کردن شماره حافظه ۰ تا ۹ دستگاه یک پیام کوتاه با متن TEST ارسال می کند و از شماره حافظه ۱۰ تا ۲۹ تماس برقرار کرده و صدای آلارم ضبط شده را پخش می کند.

تنظیم مدت زمان آژیر – کاتالوگ دزدگیر آنیک

در صورت کم یا زیاد بودن مدت زمان آژیر می توانید با فشردن دکمه ۱ به مدت ۳ ثانیه به بخش تنظیم مدت زمان آژیر وارد شوید.

TIM SIREN : 30.0

۷>-10              ۹>+10

با استفاده از دکمه ۷ مدت زمان آژیر را کاهش و با استفاده از دکمه ۹ آن را افزایش دهید. سپس با فشردن دکمه ENTER تغییرات را ذخیره کنید.

مدت زمان آژیر را می توان از ۱۰ تا ۴۰۰ ثانیه انتخاب کرد، در حالت پیش فرض ۳۰ ثانیه انتخاب شده است.

تنظیم نوع تک آژیر – کاتالوگ دزدگیر آنیک

در صورتی که از دستگاه مرکزی دزدگیر دور هستید و صدای مسلح و غیرمسلح شدن دستگاه را نمی شنوید و اطمینان ندارید که فرمان انجام شده می توانید بر اساس زیر نوع پخش تک آژیر را تغییر دهید.

  • M-SP ( بلندگوی داخلی )
  • SIR و M-SP ( بلندگوی داخلی و آژیر پیزو )
  • M-SP-SIR-SP (بلندگوی داخلی ، آژیر پیزو و بلندگوی بیرونی )

در تنظیم اولیه دستگاه، حالت اول در نظر گرفته شده است.

جهت تغییر حالت، با نگه داشتن دکمه ۳ به مدت ۳ ثانیه وارد این بخش می شوید.

با دکمه های ۷ و ۹ تغییر وضعیت را اعمال کرده و جهت ذخیره کردن تغییرات دکمه ENTER را فشار دهید.

LOW : M – SP

۷>-10              ۹>+10

توجه : در صورت مسلح یا غیر مسلح کردن از طریق تماس یا پیام کوتاه دستگاه فقط از طریق بلندگو داخلی یک تک آژیر پخش می شود.

مثال : در صورتی که حالت ۳ را انتخاب کنید دستگاه با مسلح و غیر مسلح شدن یک صدای تک آژیر در بلندگوی داخلی و بیرونی و آژیر پیزو پخش می کند.

تغییر PASSWORD – کاتالوگ دزدگیر آنیک

در منوی اصلی با فشردن دکمه ۴ به مدت ۳ ثانیه می توانید به منوی تغییر رمز راه پیدا کنید، در ابتدا باید رمز قبلی را وارد کرده و سپس رمز جدید را دوبار وارد کنید و برای تایید ENTER را بزنید.

رمز پیش فرض دستگاه ۰۰۰۰ است.

ENTER OLD PASS

در صورتی که رمز دستگاه را فراموش کردید دستگاه را از طریق پنل ریست کنید تا به رمز پیش فرض بر گردد.

مدت زمان تاخیر بر روی زون ۲ – کاتالوگ دزدگیر آنیک

تأخیر مدت زمانی است که به شخص فرصت می دهد از محیط خارج یا به محیط وارد شود. با فشردن دکمه ۶ به بخش مدت زمان تاخیر بر روی زون ۲ وارد می شوید.

با استفاده از دکمه ۷ مدت زمان تاخیر را کاهش و با استفاده از دکمه ۹ آن را افزایش دهید؛ سپس با فشردن دکمه ENTER تغییرات را ذخیره کنید.

مدت زمان تاخیر از ۰ تا ۱۲۰ ثانیه است که با توجه به مدت زمان خروج یا ورود به محل می توانید تغییر دهید.

ZONE2 DELAY : 0

۷ > -5            ۹ > +5

نکته : مدت زمان تاخیر روی حالت پیش فرض ۰ ثانیه است به معنی آن که هیچ گونه تاخیری روی زون ۲ نمی باشد.

TONE / PULSE

DIAL = TONE

TONE ->1     PULSE ->2

در صورتی که دستگاه دزدگیر از طریق خط تلفن ثابت تماس نگیرد یا با توجه به ساختار متفاوت مخابرات بعضی مناطق ، شماره گیری با خط ثابت TONE به درستی عمل نکند.

در این صورت به روش زیر شماره گیری دستگاه را در حالت PULSE قرار دهید،با فشردن دکمه ۸ وارد منوی TONE / PULSE می شوید و با فشردن دکمه ۱ حالت TONE و با فشردن دکمه ۲ می توانید حالت PULSE را انتخاب کنید و برای ذخیره تغییرات ENTER را بزنید.

نحوه افزودن کیپد – کاتالوگ دزدگیر آنیک

 : D1 NEW

در منوی اصلی با فشردن دکمه ۹ وارد بخش افزودن کیپد حرفه ای می شوید که با وارد کردن کد کیپد و سپس فشردن دکمه ENTER کیپد به دستگاه شما افزوده می شود.

مشاهده میزان آنتن دهی دستگاه – کاتالوگ دزدگیر آنیک مدل ANIK 560

در منوی اصلی با نگه داشتن دکمه ۰ می توانید میزان آنتن دهی سیم کارت و ورژن و مدل دستگاه خود را مشاهده کنید.

+CSQ:30,00K

V.1.10

میزان آنتن دهی سیم کارت از ۱۰ تا ۳۴ می باشد که از ۲۰ به بعد آنتن دهی خیلی خوب می باشد.

در این عکس آنتن دهی ۳۰ می باشد.

تنظیم سطح امنیت دستگاه (میزان دسترسی SECURITY) – راهنمای نصب دزدگیر آنیک ۵۶۰

در تنظیم پیش فرض کارخانه تمامی افرادی که شماره سیم کارت و رمز ورود دستگاه را در اختیار داشته باشند می توانند به دستگاه دسترسی داشته باشند

با فعال کردن این حالت می توان میزان دسترسی افراد به دستگاه را تعیین کرد.

با فشردن دکمه ENTER و نگه داشتن آن به مدت ۳ ثانیه وارد منوی SECURITY می شوید

که می توانید امنیت دستگاه خود را در این بخش تعریف کنید در ابتدا وضعیت قبلی دستگاه نمایش داده می شود و سپس قادر به تغییر آن خواهید بود. به این صورت :

  • وضعیت به حالت HIGH : عدد ۱ + ENTER
  • وضعیت به حالت MID : عدد ۲ + ENTER

وضعیت MID :

کسانی که شماره سیمکارت و همچنین رمز ورودی ۴ رقمی دستگاه را داشته باشند می توانند به دستگاه دسترسی پیدا کرده و تمامی تنظیمات و مشاهدات و کنترل دستگاه را در دست بگیرند.

وضعیت HIGH :

تنها کسانی که شماره آنها در حافظه ۱۰ الی ۱۴ ( ۵ حافظه اول GSM ) ذخیره شده می توانند دزدگیر را مسلح و غیر مسلح کنند.

همچنین شماره های داخل حافظه را تغییر دهند ولی حتی در این وضعیت تمامی افراد با داشتن شماره سیم کارت و رمز ورود فقط از طریق SMS می توانند تنظیمات دیگر را انجام دهند.

توجه : در صورتی که دستگاه در حالت HIGH باشد و فردی که تماس می گیرد شماره آن در ۵ حافظه اول GSM نباشد، دستگاه تماس را رد کرده و اجازه کنترل دستگاه را نمی دهد.

SECURIY = MID

HIGH->1      MID->2

تست عملکرد صحیح دستگاه – کاتالوگ دزدگیر آنیک مدل ANIK 560

لطفاً بعد از پایان نصب و سیم کشی و برنامه ریزی دستگاه حتماً مراحل زیر را تست کنید :

  • آنتن دهی و میزان شارژ سیم کارت
  • صحیح بودن شماره های اخل دستگاه
  • برد ریموت و عملکرد صحیح آن
  • عملکرد زون ها :

الف) صحیح بودن حالت زون (دینگ دانگ، ۲۴ ساعته، نیمه فعال … )

ب) میزان شعاع دید چشم ها (گرفتن کل درب و پنجره ها)

ج) میزان عملکرد چشم در برابر جسم متحرک

د) کارکرد صحیح پدال و آشکار سازها

۵- ارسال پیام در صورت قطع یا وصل شدن برق شهر یا خط تلفن دستگاه

۶- پخش صدای آژیر و بلندگو و مدت زمان پخش و تنظیم نوع تک آژیر

۷- ضبط و پخش صدای آلارم در بلندگو دستگاه

۸- برقراری تماس از طریق سیم کارت و خط تلفن ثابت و پخش صدای آلارم ضبط شده در گوشی

۹- ارسال صحیح نام زون و شماره زون و درست بودن متن پیام های مربوط به زون

۱۰- نرم افزار و عملکرد صحیح آن

در صورتی که این مقاله برای شما مفید بود می توانید با پرداخت مبلغی ناچیز از طریق این لینک به پایداری ما کمک کنید و ما را دلگرم کنید.

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
