TVL در دوربین مداربسته

TVL در دوربین مداربسته چیست؟

TVL در دوربین مداربسته آنالوگ ، استاندارد معروفی به نام ( TV Line ) می باشد که برای مشخص کردن تفکیک‌ پذیری یا رزولوشن بکار می‌رود.

در استاندارد در دوربین مداربسته ، تعداد خطهای عمودی تصویر به عنوان TVL در نظر گرفته می‌شود.

با توجه به اینکه TVL میزان تفکیک‌ پذیری تصویر را مشخص می‌کند هرچه میزان TVL در دوربین مداربسته بیشتر باشد قدرت نمایش جزئیات در آن دوربین بیشتر است.

در حال حاضر دوربین‌های تا TVL 1200 در بازار موجود است و کاربر می‌تواند بسته به نیاز خود دوربین با تیوی لاین کم یا زیاد را خریداری کند.

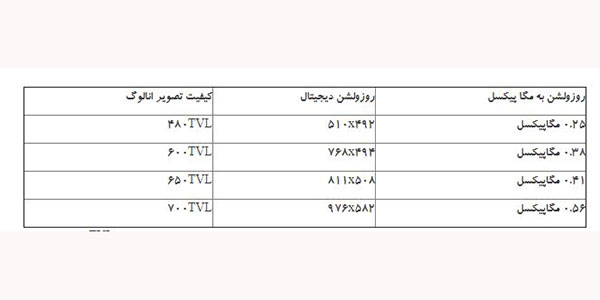

برای اینکه میزان دقت تصویر در دوربین‌ها با TVLهای مختلف ملموس‌ تر شود در جدول زیر معادل تفکیک‌پذیری به مگاپیکسل برای تیوی لاین‌های مختلف ذکر شده است.

هرچه محیط بزرگ‌تر باشد، پوشش گسترده‌ تری توسط دوربین نیاز است، پس بهتر است برای محیط های بزرگ و فضاهای باز از دوربین‌های با TVL بیشتر و برای محیطهای کوچکتر از دوربین‌های با TVL کمتر استفاده کنید.

تفاوت TVL و پیکسل چیست؟

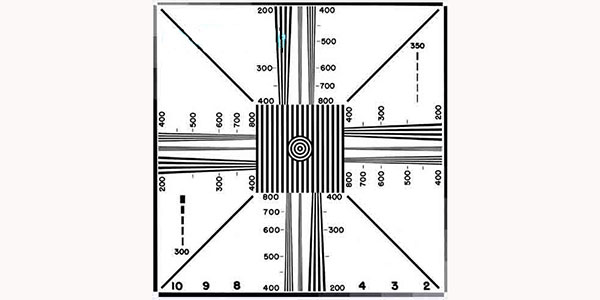

TVL یک اندازه گیری برای وضوح دوربین مداربسته آنالوگ است که با گرفتن یک نمودار خاص و تعریف حداکثر خطوط در یک منطقه خاص از دوربین مداربسته که می‌توانند تشخیص دهند، اندازه‌گیری می‌شود.

یک پیکسل کوچکترین عنصر یک تصویر دیجیتال است. اگر بیش از حد روی یک تصویر زوم کنیم تصویر به صورت یک دسته از مربع‌های رنگی دیده می‌شود.

هر یک از مربع‌ها , یک پیکسل منحصر به فرد هستند، یک مگاپیکسل از یک میلیون پیکسل تشکیل شده است و یک اندازه‌گیری خاص برای رزولوشن دیجیتال است که دربرگیرنده این ناحیه از خروجی ویدیو می‌باشد.

مشاهده  شب و روز در دوربین مداربسته

به عنوان مثال : اگر یک دوربین مداربسته سیگنال ۱۲۸۰×۱۰۲۴ در خروجی بفرستد رزولوشن مگاپیکسلی برابر خواهد بود با :

(۱۲۸۰×۱۰۲۴ = ۱,۳۱۰,۷۲۰ pixels = 1.3megapixels (MP

غیر ممکن است که بتوان یک رزولوشن دیجیتال را دقیقا به معادل آنالوگ آن تبدیل کرد ۶۴۰ پیکسل یک تبدیل ۴۸۰ TVL را می‌دهد.
