کاتالوگ جک لایف

در این پست قصد دارم کاتالوگ جک لایف و یا همان راهنمای پرگرام کردن برد جک لایف را به اشتراک بگذارم.

در مقاله قبل راهنمای نصب جک لایف را برای شما گذاشتم که در آن شما در ابتدا با امکانات این بازو و سپس روش نصب آن را در محل مورد نظر و سپس نقشه برقی آن آشنا شدید.

در ادامه قصد دارم برای شما کاتالوگ جک لایف و یا همان راهنمای پرگرام کردن برد جک لایف را بگذارم.

برای مطالعه کاتالوگ درب اتوماتیک لایف بورد شش دکمه می توانید از طریق زیر اقدام کنید

شما می توانیم با مطالعه این راهنما به راحتی تنظیمات برد جک لایف تمام تنظیمات جک لایف را بر روی برد کنترل درب اتوماتیک life اعمال کنید.

برای جمع آوری و آماده کردن این مقاله ساعت ها زمان گذاشته شده و این کاتالوگ ترکیبی از تجربیات فروشگاه اینترنتی اکسین و ترجمه ی کاتالوگ درب اتومکاتیک life است پس خواهشمندام در ابتدا از این پست کپی برداری نکرده و در صورت کپی برداری نام منبع را فروشگاه اینترنتی اکسین ذکر کنید.

در صورتی که این مقاله برای شما مفید بود می توانید با پرداخت مبلغی ناچیز از طریق این لینک به پایداری ما کمک کنید و ما را دل گرم تر کنید. یا در قسمت نظرات حداقل نظر دهید 😉💖

آموزش ست کردن ریموت فابریک روی برد جک لایف

1. دکمه F1 روی برد را فشرده تا LED قرمز رنگ SX در سمت چپ برد شروع به چشمک زدن کند .
2. یکی از دکمه های ریموت راه نگه داشته تا LED سبز رنگ SX روشن شود. روشن شدن LED سبز رنگ نشان دهنده ست شدن ریموت است.
3. حال میتوانید ۱۵ ثانیه صبر کنید تا از این محیط خارج و یا دو بار دکمه F1 از منوی ست کردن ریموت خارج شوید.

راهنمای نصب سریع جک لایف – کاتالوگ جک لایف

1. قرار دادن دو درب در فاصله 30 سانتی پاشنه درب
2. قطع برق 👈 نگه داشتن دکمه – و 9 👈 وصل برق
3. فشردن ریموت دائم 👈 بستن در زیری تا انتها 👈 رها کردن دکمه 👈 +
4. فشردن ریموت دائم 👈 بستن در رویی تا انتها 👈 رها کردن دکمه 👈 –
5. فشردن ریموت لحظه ای 👈 بازشدن در رویی 👈 opening delay 👈 فشردن ریموت لحظه ای 👈 بازشدن در زیری 👈 انتهای مسیر در رویی 👈 – 👈 انتهای مسیر در زیری 👈 +
6. فشردن ریموت لحظه ای 👈 بستن در زیری 👈 closing delay 👈 فشردن ریموت لحظه ای 👈 بستن در رویی 👈 انتهای مسیر در رویی و زیری 👈 پایان برنامه ریزی بعد 6 الی 15 ثانیه از انتهای مسیر بسته شدن کامل

ست کردن – مچ کردن – لرن کردن تنظیم کردن ریموت جک پارکینگی لایف برای حالت تک لنگه

1. کلید F2 روی برد مرکزی جک پارکینگی لایف را یک بار فشار می دهیم تا چراغ قرمز DX شروع به چشمک زدن کند.
2. حال دکمه ی که می خواهید برای شما در حالت تک لنگه کار کند بر روی ریموت را فشرده تا چراغ سبز SX چشمک بزند.
3. حال میتوانید ۱۵ ثانیه صبر کنید تا از این محیط خارج و یا دو بار دکمه F1 از منوی ست کردن ریموت خارج شوید.

طریقه پاک کردن یا حذف یکی از ریموت های ست شده در دستگاه مرکزی جک برقی لایف

1. کلید f1 رو دو بار بزنید دوتا ال ای دی چپ و دو تا ال ای دی راست به صورت یکی در میان شروع به چشمک زدن می کنند.
2. دکمه ریموتی که می خواهید حذف شود را فلاشر می دهید.
3. ریموت حذف می شود برای خروج از منو 15 ثانیه صبر کنید یا کلید f1 را یک بار بزنید.

طریقه پاک کردن یا حذف تمام ریموت های ست شده در دستگاه مرکزی جک برقی لایف

1. کلید f1 رو دو بار بزنید دوتا ال ای دی چپ و دو تا ال ای دی راست به صورت یکی در میان شروع به چشمک زدن می کنند.
2. دکمه 1 و 10 را با هم فشار داده ال ای دی ها دو تا دو تا از چپ به راست چشمک می زنند.
3. صبر کنید تا ال ای دی ها خاموش شوند.
4. ریموت ها حذف شده اند.
5. برای خروج از منو 15 ثانیه صبر کنید یا دکمه f1 را یک بار فشار دهید.

نکته :‌ شما می توانید از طریق بردهای جانبی رسیور و ریموت غیر فابریک لایف مانند ریموت و سه رله ی بتا و یا النا و … درب اتوماتیک لایف را کنترل و باز و بسته کنید.

برای انجام این امر شما باید به ترتیب زیر عمل کنید.

1. یکی از جفت سیم های N.O خروجی چند رله را به ترمینال های ۶ و ۸ برای باز کردن درب ها
2. یکی از جفت سیم های N.O خروجی چند رله را به ترمینال های ۶ و ۹ برای بستن درب ها
3. یکی از جفت سیم های N.O خروجی چند رله را به ترمینال های ۶ و ۱۰ برای حالت استپ – استپ یعنی با هر باز زدن کلید ریموت یک بار درب باز می شود یک بار در از حرکت می ایستد و یک بار درب بسته می شود – OPEN-STOP-CLOSE

تنظیمات اتوماتیک پروگرام برد جک لایف

1. برای وارد شدن به منوی تنظیمات اتوماتیک برق دستگاه را قطع کنید.
2. دکمه – و ۹ را همزامان بگیرید .
3. برق دستگاه را وصل کنید.
4. LED های قرمز رنگ سمت چپ و راست برد شروع به چشک زدن می کنند .
5. دست خود را از روی دکنه – و ۹ بردارید.

وارد شدن به منوی تک لنگه جک لایف

برای وارد شده به منویجک لایف دکه یک را روی برد فشرده تا LED  قرمز سمت راست روشن شود.

تنظیمات اتوماتیک درب اتوماتیک لایف – مرحله اول

1. قفل جک ها را آزاد کنید.
2. درب های را در فاصله ۲۰ ای ۳۰ سانتی متری پاشنه درب قرار دهید .
3. قفل جک ها را درگیر کنید.
4. دکمه ریموت فابریک جک لایف را فشرده و نگه دارید و یا یک اتصال دائم بین ترمینال ۶ و ۱۰ برقرار کنید تا درب دو یا درب زیرین شروع به بسته شدن کند تا به پاشنه درب برسد .
5. دکمه ریموت را رها و یا اتصال بین ۶ و ۱۰ را قطع می کنید  و دکمه مثبت روی برد جک لایف را یک بار فشار دهید . اگر بیش از حد دکمه ریموت را نگه دارید و یا اتصال بین ۶ و ۱۰ بیش از حد برقرار باشد درب بیش از اندازه مورد نیاز تایم می گیرد و در زمان بسته شدن درب درب درجا کار می کند.
6. اگر در مراحل فوق درب به جای بسته شدن بازد شد جای سیم های ترمینال ۱۷ و ۱۹ مربوط به موتور دو یا درب زیرین را با هم عوض کنید.
7. دکمه ریموت فابریک جک لایف را فشرده و نگه دارید و یا یک اتصال دائم بین ترمینال ۶ و ۱۰ برقرار کنید تا درب یک یا درب روئی شروع به بسته شدن کند تا به پاشنه درب برسد .
8. دکمه ریموت را رها و یا اتصال بین ۶ و ۱۰ را قطع می کنید  و دکمه منفی روی برد جک لایف را یک بار فشار دهید . اگر بیش از حد دکمه ریموت را نگه دارید و یا اتصال بین ۶ و ۱۰ بیش از حد برقرار باشد درب بیش از اندازه مورد نیاز تایم می گیرد و در زمان بسته شدن درب درب درجا کار می کند.
9. اگر در مراحل فوق درب به جای بسته شدن بازد شد جای سیم های ترمینال ۲۰ و ۲۲ مربوط به موتور یک یا درب روئی را با هم عوض کنید.

تنظیمات اتوماتیک درب اتوماتیک لایف – مرحله دوم



1. یک بار به صورت لحظه ای دکمه ریموت فابریک جک لایف را فشار دهیدو یا یک اتصال کوتاه لحظه ای بین ترمینال ۶ و ۱۰ برقرار کنید .
2. درب یک یا درب روئی با دور تند شروع به حرکت می کند .
3. پس از فاصله مورد نظر بین دو درب دوباره یک بار به صورت لحظه ای دکمه ریموت فابریک جک لایف را فشار دهیدیا یک اتصال کوتاه لحظه ای بین ترمینال ۶ و ۱۰ برقرار کنید.
4. درب دو یا درب زیری با دور تند شروع به حرکت  می کند .
5. پس از رسیدن درب یک یا درب روئی به انتهای مسیری که می خواهید درب با دور تند حرکت کند یک بار دکمه منفی روی برد جک لایف را فشار دهید تا درب از حرکت بایستد.
6. پس از رسیدن درب دو یا درب زیرین به انتهای مسیر که می خواهید درب با دور تند حرکت کند یک بار دکمه مثبت روی برد جک لایف را فشار دهید تا درب از حرکت بایستد.

تنظیمات اتوماتیک درب اتوماتیک لایف – مرحله سوم

1. یک بار به صورت لحظه ای دکمه ریموت فابریک جک لایف را فشار دهید و یا یک اتصال کوتاه لحظه ای بین ترمینال ۶ و ۱۰ برقرار کنید .
2. هر دو درب (درب روئی و درب زیری) با دور کند شروع به حرکت می کند .
3. پس از رسیدن درب یک یا درب روئی به انتهای مسیریکه می خواهید درب تا آنجا به صورت کامل باز شود یک بار دکمه منفی روی برد جک لایف را فشار دهید تا درب از حرکت بایستد.
4. پس از رسیدن درب دو یا درب زیرین به انتهای مسیر که می خواهید درب تا آنجا به صورت کامل باز شود یک بار دکمه مثبت روی برد جک لایف را فشار دهید تا درب از حرکت بایستد.
5. در این مرحله باید درب ها به صورت کامل باز شده باشند.



تنظیمات اتوماتیک درب اتوماتیک لایف – مرحله چهارم

1. یک بار به صورت لحظه ای دکمه ریموت فابریک جک لایف را فشار دهید و یا یک اتصال کوتاه لحظه ای بین ترمینال ۶ و ۱۰ برقرار کنید .
2. درب دو یا درب زیرین شروع به حرکت و بسته شدن می کند .
3. پس از فاصله مورد نظر بین دو درب دوباره یک بار به صورت لحظه ای دکمه ریموت فابریک جک لایف را فشار دهیدیا یک اتصال کوتاه لحظه ای بین ترمینال ۶ و ۱۰ برقرار کنید.
4. درب یک یا درب روئی شروع به حرکت یا بسته شدن می کند .
5. پس از رسیدن درب دو یا درب زیرین به انتهای مسیری یا پاشنه درب ، درب از حرکت می ایستد.
6. پس از رسیدن درب یک یا درب روئی به انتهای مسیری یا پاشنه درب ، درب از حرکت می ایستد.
7. تمام شما موفق شدید درب اتوماتیک لایف را پرگرام کنید.

بازگشت به تنظیمات کارخانه ای برد جک لایف

1. برق دستگاه را قطع کنید .
2. دکمه منفی را نگه دارید .
3. برق دستگاه را وصل کنید.

راهنمای LED های روی برد جک لایف – کاتالوگ جک لایف

1. در زمانی که درب یک و یا درب روئی در حال باز و بسته شدن است LED های قرمز رنگ و سبز رنگ سمت چپ برد به صورت چشمک زن فلاش می زنند.
2. در زمانی که درب یک و یا درب روئی در حال باز و بسته شدن است LED های قرمز رنگ و سبز رنگ سمت چپ برد به صورت چشمک زن فلاش می زنند.

اگر مدار ایمنی برد را صحیح بسته باشید LED های L7 و L9  و L11 در سمت راست برد جک لایف روشن می مانند.

معرفی قابلیت های روی برد جک لایف

حالت Dead man

تا زمانی که شاسی رموت فشرده باشد درب حرکت می کند.

حالت Semi automatic

روش فعال سازی از طریق فشردن همزمان دکمه ی B بعد دکمه ی یک بعد دکمه ی B

در این حالت عملکرد درب به صورت باز – استپ – بسته –  استپ است.

زمانی که درب درحال باز شدن است اگر فرمانی صادر گردد درب در  جهت بستن حرکت می کند در این حالت اتو کلوز غیر فعال است و به درب به شکل زیر عمل می کند .

حالت ۲-step automati

روش فعال سازی از طریق فشردن همزمان دکمه ی B بعد دکمه ی دو بعد دکمه ی B

در این حالت عملکرد درب به صورت باز – بسته است.

زمانی که درب در حال باز شدن است اگر فرمان صادر شود درب متوقف و در جهت بستن حرکت می کند.

حالت step automatic-4

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی دو بعد دکمه ی A

در زمانی که درب در حال باز کردن اگر فرمانی صادر شود درب یک مکث و در بستن حرکت می کند ( اتو کلوز فعال) OPEN – PAUSE – CLOSE – PAUSE

حالت ۴-step automatic with stop

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی دو بعد دکمه ی +

زمانی که درب حرکت می کند اگر فرمانی صادر شود درب تا فرمان بعدی توقف می کند ( اتو کلوز فعال ) OPEN – PAUSE – CLOSE – PAUSE

حالت condominium

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی سه بعد دکمه ی A

زمانی که درب در حال باز شدن می باشد هر فرمانی که صادر شود نادیده گرفته می شود ( اتو کلوز فعال ) فرمان بستی زمانی عمل می کند که درب کامل باز باشد.

حالت Blackout

روش فعال سازی از طریق فشردن همزمان دکمه ی B بعد دکمه ی سه بعد دکمه ی B

جلوگیری از گم کردن موقعیت پس از قطع برق

حالت pre–flashing

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی چهار بعد دکمه ی A

۴ ثانیه قبل از اینکه درب شروع به حرکت کند فلاشر چشمک می زند.

حالت flashing in pause

روش فعال سازی از طریق فشردن همزمان دکمه ی B بعد دکمه ی چهار بعد دکمه ی B

تا زمانی که درب باز است فلاشر به چشمک زدن ادامه می دهد.

حالت photo 1

روش فعال سازی از طریق فشردن همزمان دکمه ی B بعد دکمه ی پنج بعد دکمه ی B

برنامه ریزی برای ترمینال ۶ و ۷-۶ و ۱۱

حالت close after photo

روش فعال سازی از طریق فشردن همزمان دکمه ی B بعد دکمه ی شش بعد دکمه ی B

با عبور از میان فتوسل درب یطور خودکار بسته می شود. ( با توجه به برنامه ریزی photo 1  )

حالت opening ram blow

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی شش بعد دکمه ی A

چراغ سبز ( sx ): فعال بودن قفل برقی و فشار نهایی

چراغ قرمز ( sx ) : فعال بودن فشار نهایی و تنظیم شدت با چراغ های افقی

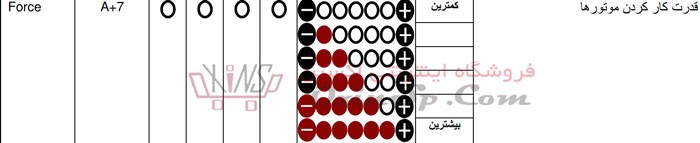

حالت force

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی هفت

قدرت کار کردن موتورها

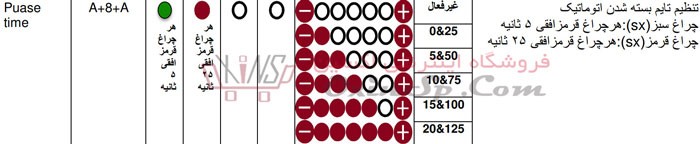

حالت pause time

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی هشت بعد دکمه ی A

تنظیم تایم بسته شدن اتوماتیک

چراغ سبز ( sx ) : هر چراغ قرمز افقی پنج ثانیه

چراغ قرمز ( sx ) : هر چراغ قرمز افقی ۲۵ ثانیه

اگر این روش جواب نداد از روش زیر برای تنظیم تایم اتوماتیک بسته شدن درب ها استفاده کنید

ابتدا دکمه A  را می زنیم بعد دکمه ۲ را می زنیم بعد دکمه A (ورود به تایم اتوماتیک) در مرحله بعد ابتدا دکمه A را می زنیم بعد دکمه  B با مثبت یا منفی LED ها را کم و زیاد می کنیم و سپس با زدن دکمه B از برنامه خارج می شویم.

حالت courtesy light

روش فعال سازی از طریق فشردن همزمان دکمه ی B بعد دکمه ی هشت

تنظیم زمان روشن ماندن چراغ پارکینگ ترمینال ۲۵ و ۲۴

حالت Deseleration in opening and closure

روش فعال سازی حالت open از طریق فشردن همزمان دکمه ی A بعد دکمه ی ۹

روش فعال سازی حالت close از طریق فشردن همزمان دکمه ی B بعد دکمه ی ۹

کاهش سرعت در باز و بسته شدن درب با تنظیم درصد از کل کورس

حالت work time

روش فعال سازی از طریق فشردن همزمان دکمه ی A بعد دکمه ی ده بعد دکمه ی A

زمان کارکردن موتورها

چراغ سبز ( sx ) : موتور ۲

چراغ قرمز ( sx ) : موتور ۱

حالت Pedestrian openinig

این تظیم برای تنظیم مقدار باز شدن درب نفر رو یا عابر پیاده می باشد.

برای فعال سازی و تغییر این حالت باید ابتدا دکمه B سپس دکمه ۱۰ را بزنید.

سپس با زدن دکمه مثبت و منفی مقدار باز شدن درب را تنظیم کنید.

ترمز جک ها به هنگام بسته شدن

ابتدا دکمه A بعد دکمه ۹ بعد دکمه ی مثبت یا منفی را بزنید LED ها را کم و زیاد کنید بعد با زدن دکمه B از برنامه خارج شوید. (بهترین حالت دو LED)

ترمز جک ها به هنگام باز شدن

ابتدا دکمه B بعد دکمه ۹ بعد دکمه ی مثبت یا منفی را بزنید LED ها را کم و زیاد کنید بعد با زدن دکمه A از برنامه خارج شوید. (بهترین حالت دو LED)

تنظیم قدرت نهایی جک های در صورت عدم وجود قفل برقی

ابتدا دکمه A بعد دکمه ۶ بعد دکمه ی مثبت یا منفی را بزنید LED ها را کم و زیاد کنید بعد با زدن دکمه B از برنامه خارج شوید. (بهترین حالت سه LED)

تنظیم قدرت جک ها

ابتدا دکمه A بعد دکمه ۷ بعد دکمه ی مثبت یا منفی را بزنید و LED ها را کم و زیاد کنید بعد با زدن دکمه B از برنامه خارج شوید. (بهترین حالت سه LED)

نحوه ریست کردن یا پاک کردن یک ریموت

ابتدا کلید F1 را دو مرتبه فشرده چراغ قرمز SX و DX شروع به چشمک زدن کرده سپس دکمه A ریموتی که می خواهید حذف شود را فشرده تا چراغ قرمز SX و DX  چشمک بزند . برای خروج از منو دو مرتبه کلید F1 را می زنیم.

نحوه ریست کردن تمام ریموت ها

ابتدا کلید F1 را دو مزتبه فشرده چراغ سبز و قرمز SX و DX شروع به چشمک زدن کردن سپس کلید های ۱ و ۱۰ نگه داشته تا اولین و دومین و همچنین سومین و چهارمین چراغ های  افقی به صورت دو به دو چشمک زده تا خاموش شود سپس چراغ قرمز SX و DX چشمک می زند . برای خروج از منو ۲ مرتبه F1 را می زنیم.

نحوه ریست کلی ( حرکت چک و تنظیمات )

ابتدا برق دستگاه را قطع کرده و کلید منفی را نگه داشته و سپس برق را وصل کرده تا چهار چراغ از چراغ های افقی روشن شود و سپس منفی را رها کرده تا چراغ  قرمز SX و DX چشمک بزند.

نحوه ریست جزیی ( حرکت جک )

ابتدا برق دستگاه را قطع کرده و کلید + را نگه داشته و سپس برق را وصل کرده تا دو چراغ از چراغ های افقی روشن شده و سپس + را رها کرده تا چراغ قرمز SX و DX چشمک بزند.

مدار ایمنی برد جک لایف – کاتالوگ جک لایف

مدار ایمنی برد جک لایف شامل

1. یک چشمی برای بیرون ساختمان – اتصال به ترمینال های ۶ و ۱۲ و ۱۵ و ۱۶ – توجه ترمینال ۱۵ و ۱۶ بر روی برد کنرتل جک لایف داری ولتاژ ۲۴ ولت می باشند.
2. یک چشمی برای داخل ساختمان  – اتصال به ترمینال های ۶ و ۱۲ و ۱۵ و ۱۶ – توجه ترمینال ۱۵ و ۱۶ بر روی برد کنرتل جک لایف داری ولتاژ ۲۴ ولت می باشند.
3. دکمه استاپ و استارت برای موارد ضروری می باشد. – اتصال به ترمینال های ۶ و ۷ و ۱۰ – ترمینال های ۶ و۱۰ برای فرمان استارت و ترمینال های ۶ و۷ برای فرمان استاپ می باشند.
4. در صورت قطع مدار ایمنی جک لایف یا قطع سیم متصل به ترمینال های ۶و۷ و یا ۶ و ۱۲ که NC  هستند ، درب از حرکت می ایستاد.

بخش اول – راهنمای نصب جک لایف

بخش دوم – راهنمای برنامه ریزی جک لایف
