هاب HUB تابلو روان

هاب HUB تابلو روان یا به عبارتی هاب برد کنترل، بردی مکمل می باشد که وظیفه آن تقسیم کردن پیکسل ها از برد کنترل به ماژول تابلو روان یا ماژول فول کالر می باشد.

تعریف دیگری که در مورد هاب HUB تابلو روان می توان گفت این است که نوعی مسیر ارتباطی کارت کنترلر و ماژول تابلو LED، هاب نامیده می شود.

در این مقاله آموزشی به بررسی انواع هاب HUB تابلو روان خواهیم پرداخت.

هاب HUB تابلو روان

هاب های مورد استفاده در ماژول های تابلو روان به ۴ دسته تقسیم می شوند :

هاب ۱۲ برد کنترل تابلو LED :

هاب ۱۲ تابلو ال ای دی مخصوص ماژول هایی می باشد که دارای ورودی با هاب ۱۲ می باشند و اکثرا ماژول های تک رنگ دارای هاب ۱۲ می باشد.

در بعضی از ماژول های هفت رنگ هم از هاب ۱۲ استفاده می گردد مانند ماژول p20 2rgb با هاب ۱۲

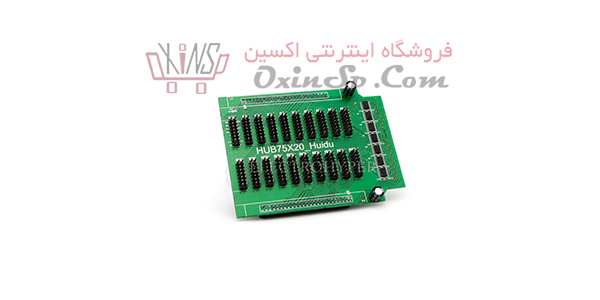

هاب ۷۵ تابلو روان تلویزیون شهری :

هاب ۷۵ تابلو رنگی یا تلویزیون شهری مناسب برای ماژول های رنگی که دارای ورودی با هاب ۱۲ می باشد را ساپورت می کند.

اکثر ماژول های فول کالر مانند ماژول p10 3in1 و ماژول p13.3 3in1 و ماژول های ایندور ۳in1 و همچنین هاب ماژول P10 RGB و هاب کلیه ماژول فول کالر SMD از نوع ۷۵ می باشد.

هاب ۰۸ تابلو LED رنگی تک رنگ :

هاب ۰۸ تابلو هفت رنگ مخصوص ماژول های می باشد که دارای ورودی هاب ۰۸ است که اکثرا ماژول هایی که در ایران با هاب ۰۸ موجود هست ماژول p20 2rgb هاب ۰۸ هستند که دارای هفت رنگ می باشند.

ماژول تک رنگ p10 هاب ۱۲ می باشد و ماژول LED  هفت رنگ (p20-1/4 scan) هاب ۰۸ و برای برخی نیز هاب ۱۲ می باشد.

هاب ۴۰ تلویزیون شهری فول کالر :

هاب ۴۰ تلویزیون شهری فول کالر همان طور که از اسمش پیداست برای ماژول های رنگی و تلویزیون شهری های دارای ورودی هاب ۰۸ می باشد که در ایران حدود ۹۹ درصد ماژول های p20 2rgb استاتیک از هاب ۴۰ استفاده می کنند که شدت نور بالایی دارند.

هاب های تابلو روان و تلویزیون شهری مناسب برد کنترل c1 – c3 – d1-d3 – c10 – c30 – r500 – برد کنترل لینسن و … هستند.

هاب ماژول تمام رنگ استاتیک P16 ,P20 نیز از نوع هاب ۴۰ می باشد.
