راهنمای نصب جک وینتا

راهنمای نصب جک وینتا

در این آموزش از سری آموزش های درب اتوماتیک قصد داریم در مورد راهنمای نصب جک وینتا بحث و تبادل نظر کنیم.

شایان ذکر است به علت تشابه بسیار زیاد این جک به جک سوزوکی و چند جک دیگر ایرانی و مشابه بودن برد این درب های اتوماتیک شما می توانید از این آموزش نیز برای درب های دیگر و مشابه استفاده کنید.

این راهنما نیز با نام راهنمای برد درب اتوماتیک rose و همچنین برد درب اتوماتیک رومانا نیز قابل استفاده است. دلیل این امر این است که برد به کار رفته در این جک ، برد درب اتوماتیک رومانا است.

موارد استفاده از بازوی الکترومکانیک وینتا :

بازوی محرک یا جک الکترومکانیکی منحصرا برای باز و بسته درب طراحی شده است.

هر گونه استفاده دیگر ازآنها مجاز نبوده و سازنده هیچگونه مسئولیتی درقبال صدمه های ناشی از استفاده نادرست را نمی پذیرد.

همچنین تمامی خطرات ناشی از استفاده نادرست بعهده خریدار بوده و موجب باطل شدن ضمانت ۳۶ ماهه محصول میگردد.

از سیستم بازوی محرک درصورت اطمینان از سالم بودن محصول استفاده شود و همیشه از روش های استاندارد ایمنی، پیروی نموده و مطابق دستور العملهای موجود در دفترچه راهنما عمل گردد.

هرگونه عیبی راکه باعث اختلال در ایمنی وسیله می شود به سرعت برطرف زیرا این امر امکان بروز حادثه می گردد.

لولاهای لنگه های درباید کاملا روان وبدون زنگ زدگی بوده ودرشرایط مکانیکی قابل قبول باشند.

جک دربازکن راباید فقط برای بازوبسته کردن درهای یک لنگه ودولنگه استفاده نمود.

خرید جک وینتا مدل ۴۰۰ sorena

[porto_products title=”sorena 400″ view=”grid” ids=”10575″]

راهنمای نصب جک وینتا – برد کنترل ROSE – راهنمای نصب جک سوزوکی

این محصول نوآورانه تضمین ایمنی وقابلیت اطمینان برای اتوماسیون دربهای لنگه ای است. طراحی ROSE به گونه ای است که سازگار باتمام نیازهاست، و نتیجه به دست آوردن یک واحد کنترل فوق العاده و همه کاره است که نصب آسان وصحیح را ممکن می سازد.

ویژگی درب اتوماتیک وینتا – کاتالوگ نصب جک وینتا

هر بازو مجهز به موتور تک فاز ولتاژ کاری ۲۲۰ ولت متناوب

حداکثر وات مصرفی هر دو موتور تا ۷۰۰ وات

دارای ترمینال کلید فشاری با عملکرد معادل ریموت کنترل

ورودی برای فتوسل

دارای خروجی جهت قفل برقی

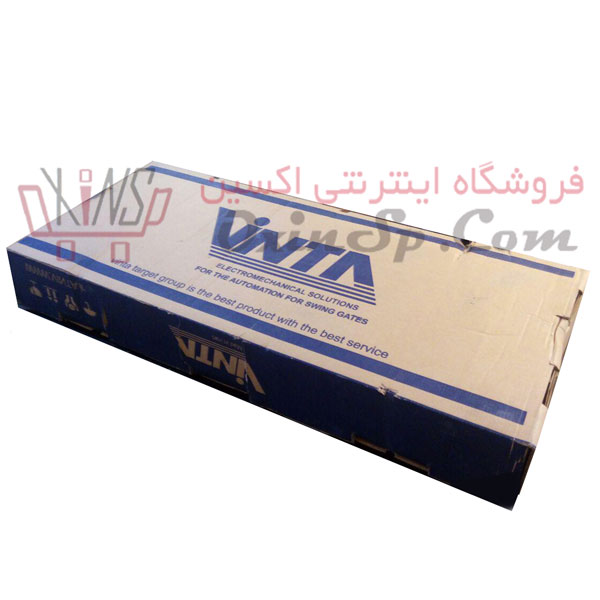

جعبه و بسته بندی جک وینتا

مشخصات فنی مرکز کنترل درب اتوماتیک وینتا – راهنمای نصب جک وینتا

ولتاژکاری ۲۳۰ولت

حداکثر توان موتورها ۷۰۰ وات برای هر موتور برای هر دو موتور ۱۴۰۰ وات

حداکثر توان مصرفی لوازم جانبی ۱۰ وات در ۲۴ ولت

محدوده دمایی مجاز  ۲۰- الی ۷۰+ سانتیگراد

فیوز اصلی ۵ آمپر

فیوز موتورها ۲ آمپر

حفاظت  ۱۱/۵۵

خرید جک وینتا مدل ۴۰۰ vt

[porto_products title=”sorena 400″ view=”grid” ids=”10058 “]

متعلقات همراه در اتوماتیک و موجود در باکس درب اتوماتیک وینتا :

باکس اصلی کنترل ۱ عدد

بازوی چپ ۱ عدد

بازوی راست ۱ عدد

فلاشر ۱ عدد

فتوسل یک جفت

ریموت HSP دو عدد

گلند ۲ عدد

نوارآبندی ۱ عدد

یراق آلات جوشکاری ۲ دست

پین و خار ۴ عدد

خازن دو عدد

راهنمای نصب و راه اندازی درب اتوماتیک وینتا

حین سیم بندی واحد کنترل،فتوسل ولوازم جانبی از قطع بودن ارتباط باولتاژ ورودی ۲۲۰ ولت مطمئن شوید.

منبع تغذیه – راهنمای نصب جک وینتا

مرکز کنترل ولتاژ متناوب ۲۲۰ ولت، ۵۰ الی ۶۰ هرتز تغذیه می شود.کابل تغذیه را مطابق شکل به ترمینالهای ورودی ولتاژ وصل نمایید.استفاده از یک مینیاتوری بین شهر وترمینالهای تغذیه پیشنهاد میشود.

موتورها – راهنمای نصب جک وینتا

واحد کنترل را می توان برای کنترل یک یا دو درب مورد استفاده قرارداد. درصورتی که از دو بازو استفاده شود.

حین عملیات باز شدن ابتدا بازوی متصل به M1شروع به باز شدن می کند بعداز سپر شدن تاخیر بین دو لنگه که توسط od قابل تنظیم است بازوی M2 باز شدن راآغاز می کند.

حین عملیات بسته شدن ابتدا بازوی متصل به M2 شروع به بسته شدن می کند بعداز سپری شدن تاخیر بین دو لنگه که توسط od قابل تنظیم است.بازوی M1بسته شدن راآغاز می کند.

تاخیر بین دو لنگه حین عملیات بازشدن که توسط od تنظیم می شود وبه منظور جلوگیری از برخورددولنگه حین باز شدن با یکدیگرست.

تاخیر بین دو لنگه حین عملیات بسته شدن که توسط od تنظیم می شود به منظور جلوگیری از برخورد دولنگه حین بسته شدن با یکدیگر ست.

چنانچه درب تک لنگه باشدتنها ازیک بازو استفاده می شود که دراین حالت باید با دکمه A برروی منوی DF رفته وبرروی گزینه df ذخیره کرد.

فتوسل – راهنمای نصب جک وینتا

واحد کنترل دارای خروجی ۲۰ ولت مستقیم برای تغذیه فتوسل ها می باشد که توسط یک فیوز الکترونیکی دربرابراضافه جریان محافظت شده وتوسط کنتاکت نرمال بسته،تست تشخیص مانع راقبل ازبازیابستن درب انجام می دهد.

درصورت خراب شدن چشمی(فتوسل) بافشردن ده ثانیه دکمه ریموت لرن شده به کانال A ، چشمی یکبار از مدار خارج میگردد تادرب بسته یاباز گردد.

فتوسل ها تنها حین بازشدن درب غیرفعال است.

مانع دردید فتوسل حین بازشدن درب،نادیده گرفته شده ودرب به باز شدن ادامه می دهد.وجود مانع دردید فتوسل حین بسته شدن درب،ایتدا موجب توقف بسته شدن درب شده درادامه درب به صورت کامل باز می شود.صرفنظر از نصب فتوسل، دیده شدن مانع حین زمان انتظار زمان مورد نیاز بسته شدن خودکار راتجدید می کند.(زمان انتظار بعداز آخرین رفع مانع درنظرگرفته می شود)

جدول پیغامهای سیستم



ریموت کنترل :

ریموت کنترل قابل استفاده برای این برد برمبنای فرکانس ۴۳۳MHZ می باشد. شایان ذکر است تعداد حافظه جهت لرن کردن ریموت ۲۶ عدد می باشد و قابلیت کار با ریموت های کد لرنینگ و هاپینگ کد را دارا می باشد.

ورود به منو تنظیمات برد جک وینتا – راهنمای نصب جک وینتا

برای ورود به تنظیمات برد جک وینتا ابتدا باید با مکان دکمه های تنظیمات و ورود به منو و تغییر پارمتر ها آشنا شد در شکل زیر شما می توانید مکان دکمه های این برد درب اتوماتیک را ببیند.

در تصاویر زیر پارمتر های برد به صورت کامل توضیح داده شده است.

با زدن دکمه B به منوی بعدی می رویم

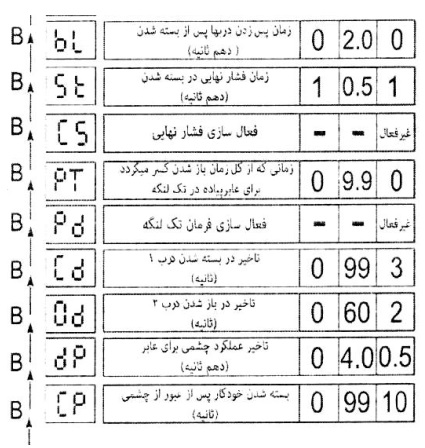

با زدن دکمه B منوی بعدی می رویم توجه کنید در  این عکس ترتیب منو ها از پایین به بالا است و با هر بار زدن دکمه B یک منوو به سمت بالا می آید همان طور که در عکس با جهت فلش (پیکان) نمایش داده شده است. (ترتیب منو از منوی CP به منوی bL است)



با زدن دکمه B منوی بعدی می رویم توجه کنید در  این عکس ترتیب منو ها از پایین به بالا است و با هر بار زدن دکمه B یک منوو به سمت بالا می آید همان طور که در عکس با جهت فلش (پیکان) نمایش داده شده است. (ترتیب منو از منوی rS به منوی SA است)



در آخرین منو که SA است با زدن دکمه تایید تغیررات ذخیره می گردد در غیر این صورت دو باره وارد منوی اول در شکل اول یعنی منوی ۰۱ می شویم.

حالت دو درب :

دکمهA را ۲ بار فشرده برروی صفحه نمایش RAنشان داده می شود.دکمه B را فشار داده روی صفحه نمایش گزینه LN نشان داده می شود.سپس دکمه C را فشار داده روی صفحه گزینه LA نشان داده می شود. سپس یک بار دیگرC را زده صفحه نمایش شروع به چرخش می کند. بلافاصله دکمه ریموت را نگه داشته روی صفحه OH نشان داده شود.بعداز نشان دادن OH ریموت لرن شده است وبادکمه Aازمنو خارج شوید.

حالت تک درب :

برای ست کردن ریموت درحالت تک لنگه باید دکمه Aرا۲بار فشرده تاگزینهRAروی صفحه نشان داده شود.سپس دکمه Bرافشرده تاگزینه LN نشان داده شود.سپس دکمه Cزرازده گزینه LA وبعداز آن دکمه Bرا بزنید.گزینه LBنشان داده می شود سپس دکمه Cرافشار داده صفحه نمایش شروع به چرخش می کند بلافاصله دکمه خام ریموت رانگه داشته تاگزینه OH روی صفحه نشان داده شود بعداز این حالت دکمه به صورت تک لنگه لرن شده است.

نکته:برای کارکرد دکمه درحالت تک لنگه حتما باید گزینه pdدرمنوی PR فعال شده باشد.

پاک کردن ریموت :

برای پاک کردن ریموت دکمه A را ۲ بار فشارداده تاگزینه RA نشان داده شود. دکمه B را زده تا گزینه LN و دوباره دکمه دکمه B را زده تاگزینه ER نشان داده شود. سپس دکمه C را فشرده تا گزینه YE نشان داده شود و دوباره دکمه C را بزنید. صفحه با نشان دادن گزینه ER به صورت چشمک زن شروع به پاک کردن ریموت ها می کند.

برنامه ریزی اتوماتیک – راهنمای نصب درب اتوماتیک وینتا

برای استارت برنامه ریزی اتوماتیک لازم است بازدن دکمه Aبه گزنه ASرسیده سپس دکمه B رابزنیم.

حالت دو لنگه – راهنمای نصب جک وینتا

۱-ابتدا موتور درجهت باز شدن حرکت می کند.پس از سپری شدن ۸۰%از کورس باز شدن دکمه c را بر روی کنترل زده درب به صورت آهسته حرکت می کند.بعداز به انتها رسیدن کورس دکمه Cرا دوباره می زنیم.

۲-بعداز اینکه دکمه C را می زنیم موتور۲ شروع به باز شدن می کند.بعدازسپری شدن ۸۰% از کورس باز شدن دکمه Cرافشرده از آن پس درب به صورت آهسته حرکت می کند.بعداز به انتها رسیدن دکمه Cرامی زنیم وموتور ۲متوقف می شود

۳-بعداز زدن دکمه C هردو درب به ترتیب اول موتور ۲وبعداز آن موتوریک شروع به بسته شدن می کند.

۴-بعداز این مرحله برنامه ریزی اتوماتیک انجام شده ودستگاه آماده استفاده می باشد.

حالت تک لنگه – راهنمای نصب جک وینتا

۱-ابتدا موتور M1 درجهت باز شدن حرکت می کند.پس از سپری شدن ۸۰%از کورس باز شدن دکمه Cرابرروی کنترل زده درب به صورت آهسته حرکت می کند. بعداز به انتها رسیدن کورس دکمهCرادوباره می زنیم.

۲-بعداززدن دکمه Cموتور۱شروع به بسته شدن کامل می کند.بعداز این مرحله برنامه ریزی اتوماتیک انجام شده ودستگاه آماده استفاده می باشد.

مراحل راهنمای نصب جک وینتا :

۱-موقعیت قرارگرفتن بازوهای جک راقبل از جوش کاری کاملا بررسی کرده که مانعی برای بازوبسته شدن وحتی قرارداداتصالات وجودنداشته باشد.



۲-جعبه رادرمحل قابل روئیت برای عموم نصب نکنید وحتی الامکان درمحلی قراردهید تادرهنگام باز شدن درمانعی برای دست رسی به مدار فرمان وجودنداشته باشد.

۳-بازوی محرک باید دروضعیت کاملا افقی نصب شود وموتور دربالا قرارگیرد مانند شکل

۴-بخش کنترل دستگاه(مدارفرمان) وسیمهای ورودی وخروجی رابعداز جوش کاری نصب نمایید.

۵-مطمئن شوید که تمام سیم وکابلهای بازوی محرک بدون اتصالی واز مسیر مناسب عبور داده شود.

۶-به دلیل وجودفشار قابل ملاحظه درهنگام حرکت بازوی محرک به چهارچوب درب واتصالات سرجک وته جک اطمینان حاصل کرده که این اتصالات به خوبی درجای خودنصب شده باشند.بعداز اتمام جوش کاری اقدام به قراردادن بازوهای جک درمجل خود نمایید.

نقشه انفجاری و قطعات جک وینتا



توضیحات نقشه انفجاری قطعات جک وینتا – راهنمای نصب جک وینتا



نقشه سیم کشی درب اتوماتیک وینتا – راهنمای نصب جک وینتا
