راهنمای نصب جک لایف

آموزش نصب درب اتوماتیک لایف

راهنمای نصب جک لایف

در این مقاله قصد دارم راهنمای نصب جک لایف را برای شما به اشتراک بگذارم

در این مقاله شما در ابتدا با امکانات این بازو و سپس روش نصب آن را در محل مورد نظرتان آموزش می بینید.

شما می توانید با مطالعه این راهنما سیم کشی و مدارات برقی جک لایف را متصل کنید و نیز خواهید توانست جک life را با توجه به استاندارد های معرفی شده از طرف شرکت درب های اتوماتیک life نصب و راه اندازی کنید.

شما برای برنامه ریزی این درب اتوماتیک نیاز به مطالعه مقاله بعدی ما در این زمینه دارید. در آن مقاله شما خواهید توانست تمام تنظیمات جک لایف را بر روی برد کنترل این درب اتوماتیک اعمال کنید. لینک مقاله دوم در انتهای این پست قرار دارد.

برای مطالعه کاتالوگ درب اتوماتیک لایف بورد شش دکمه می توانید از طریق زیر اقدام کنید

این مقاله حاصل  تجربیات گروه فنی مهندسی اکسین – فروشگاه اینترنتی اکسین اس پی بوده و خواهشمندم در صورت کپی برداری نام وب سایت را قید کنید.

ابعاد بازوی الکترومکانیکی لایف – راهنمای نصب جک لایف

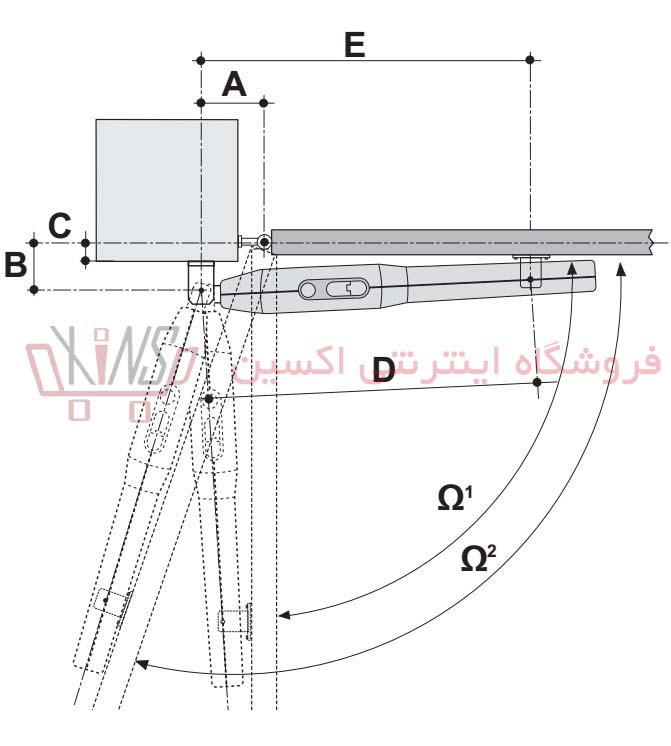

در شکل زیر در ابعاد بازو را مشاهده می کنید.

فاصه ی نصب

در شکل زیر بیشتر فاصله از ابتدا تا انتهای بازو سمت بیس درب را مشاهده می کنید.

حداکثر طول و وزن مناسب هر لنگه در دو انواع بازو های لایف

محل قرارگیری بازو ها برای درب های تک لنگه و دو لنگه و تشخیص موتور یک و دو

محل نصب یراق آلات بازوی لایف برا اساس زاویه بازشدن درب اتوماتیک لایف

در جدول زیر شما می توانید بهترین اندازه های مورد نیاز برای نصب یارق آلات جلوی جک life و یراق آلات عقب نقشه جک life با توجه به زاویه مود نیاز باز شدن درب را مشاهده کنید .

ابعاد بر اساس سانتی متر می باشند.

هرجا از کلمه ماکس (MAX) استفاده شده منظور حد اکثر اندازه است.

در سمت چپ مدل های دو لنگه و در سمت راست مدل های تک لنگه را در جدول مشاهده می کنید.

روش نصب یراق آلات دو سمت بازو و بهترین فاصله برای نصب ییراق آلات

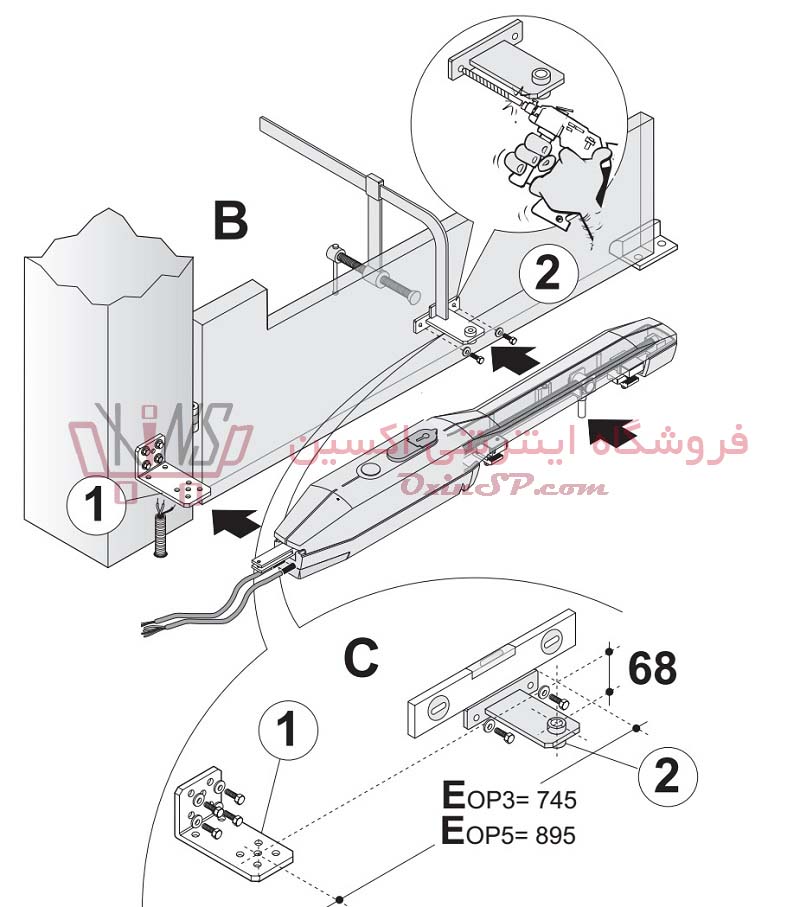

بعد از نصب یراق آلات شما باید اتصالات بازو با یراق آلات را برقرار کنید . در شکل زیر طریقه اتصال یراق الات با جک لایف را مشاهده می کنید.

حال بعد اتصال جک ها به درب و یراق آلات باید بازو ها را از حال قفل خارج کرده برای بازکردن یا آزاد کردن بازو های لایف طبق شکل زیر عمل می کنیم.

آموزش آزاد کردن درب اتوماتیک لایف

سیم کشی درب اتوماتیک لایف

در شکل زیر رنگ های سیم های مختلف در انواع بازوی لایف را مشاهده می کنید در ایران بیشتر از دو مدل معروف OP3 و OP5 در خانواده  درب های اتوماتیک لایف استفاده می شود.

رنگ بندی سیم های جک لایف

رنگ بندی سیم های جک لایف

بازوهایی با مدلهای  OP3 – OP3L – OP5 -OP5L  با برق ۲۳۰ ولت متناوب با فرکانس ۵۰ هرتس کار می کند و داری دو کابل یک کابل دو سیمه با رنگ های آبی و قهوه ای مربوط به اتصالات اندکودر  و یک کابل چهار سیمه با رنگ های آبی یا خاکستری – سیاه – قهوه ای – و زرد سبز مربوط به سیم های حرکت می باشد . بازو دارای مجموعا شش سیم است که به ترتیب رنگ های زیر مربوط به اتصالات برقی بازو می باشد.

  • C – سیم آبی و یا سیم خاکستری(فقط یکی از این دو وجود دارد یا آبی یا خاکستری) مربوط به سیم مشترک باز و بسته شدن درب اتوماتیک لایف
  • D – سیم سیاه رنگ مربوط به فرمان باز شدن درب اتوماتیک لایف
  • E – سیم قهوه ای رنگ مربوط به فرمان بسته درب اتوماتیک لایف
  • F – سیم زرد – سبز مربوط به اتصال زمین یا ارت بازوی لایف
  • A – سیم قهوه ای( از کابل دوم دارای دو سیم آبی و قهوه ای) مربوط یه مثبت اینکودر یا لیمیت سوئیچ می باشد.
  • B – سیم آبی( از کابل دوم دارای دو سیم آبی و قهوه ای) مربوط یه منفی اینکودر یا لیمیت سوئیچ می باشد.

رنگ بندی سیم های جک لایف با مدلهای  OP3L UNI -OP3 UNI – OP5 UNI -OP5L UNI

بازوهایی با مدلهای  OP3 UNI – OP3L UNI – OP5 UNI -OP5L UNI  با برق ۲۳۰ ولت متناوب با فرکانس ۵۰ هرتز کار می کند و داری یک کابل چهار سیمه با رنگ های آبی یا خاکستری – سیاه – قهوه ای – و زرد سبز می باشد  که به ترتیب رنگ های زیر مربوط به اتصالات برقی بازو می باشد.

  • C – سیم آبی و یا سیم خاکستری(فقط یکی از این دو وجود دارد یا آبی یا خاکستری) مربوط به سیم مشترک باز و بسته شدن درب اتوماتیک لایف
  • D – سیم سیاه رنگ مربوط به فرمان باز شدن درب اتوماتیک لایف
  • E – سیم قهوه ای رنگ مربوط به فرمان بسته درب اتوماتیک لایف
  • F – سیم زرد – سبز مربوط به اتصال زمین یا ارت بازوی لایف

رنگ بندی سیم های جک لایف با مدل های OP324  و OP524

بازوهایی با مدلهای OP324  و OP524  با برق ۲۴ ولت DC یا مستقیم کار می کند و داری دو کابل یک کابل دو سیمه با رنگ های آبی و قهوه ای مربوط به اتصالات اندکودر  و یک کابل سه سیمه با رنگ های آبی – قهوه ای – و زرد سبز مربوط به سیم های حرکت بازو می باشد . بازو دارای مجموعا پنج سیم است که به ترتیب رنگ های زیر مربوط به اتصالات برقی بازو می باشد.

  • G – سیم آبی مربوط به سیم مثبت موتور درب اتوماتیک لایف
  • H – سیم قهوه ای مربوط به سیم منفی موتور درب اتوماتیک لایف
  • I – سیم زرد – سبز مربوط به اتصال زمین یا ارت بازوی لایف
  • A – سیم قهوه ای( از کابل دوم دارای دو سیم آبی و قهوه ای) مربوط یه مثبت اینکودر یا لیمیت سوئیچ می باشد.
  • B – سیم آبی( از کابل دوم دارای دو سیم آبی و قهوه ای) مربوط یه منفی اینکودر یا لیمیت سوئیچ می باشد.

رنگ بندی سیم های جک لایف با مدل های OP324  UNI و OP524 UNI

بازوهایی با مدلهای OP324 UNI  و OP524  UNI با برق ۲۴ ولت DC یا مستقیم کار می کند و داری  یک کابل سه سیمه با رنگ های آبی – قهوه ای – و زرد سبز مربوط به سیم های حرکت بازو می باشد .که به ترتیب رنگ های زیر مربوط به اتصالات برقی بازو می باشد.

  • G – سیم آبی مربوط به سیم مثبت موتور درب اتوماتیک لایف
  • H – سیم قهوه ای مربوط به سیم منفی موتور درب اتوماتیک لایف
  • I – سیم زرد – سبز مربوط به اتصال زمین یا ارت بازوی لایف

طریقه وصل کردن مدار فرمان جک لایف

در شکل راهنمای نصب صحیح جعبه مدار فرمان بازوی لایف را مشاهده می کنید .

نکته حداقل فاصله از زمین برای نصب جعبه ی مدار فرمان  ۴۰ سانتی متر می باشد و جعبه را باید تراز نسبت به زمین نصب کنید.

سیم کشی تابلو مدار فرمان – نقشه برقی جک life

در تصاویر زیر شما می توانید نقشه برقی جک لایف را  در دو مدل برد کنترل درب اتوماتیک بازویی life از نوع چهار دکمه و ده دکمه مشاهده می کنید.



در مقاله بعدی روش برنامه ریزی جک لایف را مشاهده می کنید .

بخش اول – راهنمای نصب جک لایف

بخش دوم – راهنمای برنامه ریزی جک لایف
